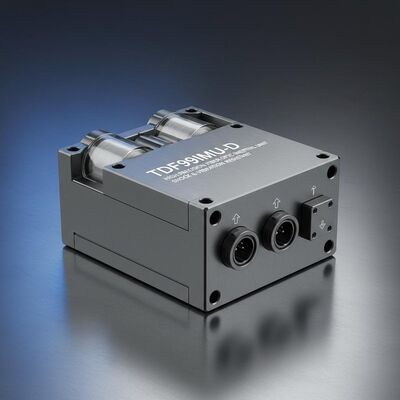

Qualité Unité inertielle à fibre optique TDF99IMU-D de haute précision avec une résistance élevée aux chocs et aux vibrations et une petite taille usine

Unité inertielle à fibre optique TDF99IMU-D de haute précision avec une résistance élevée aux chocs et aux vibrations et une petite taille

Name: Unité inertielle à fibre optique TDF99IMU-D de haute précision avec une résistance élevée aux chocs et aux vibrations et une petite taille
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU0
Price: 10,250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: NAVI OPTICS

Numéro de modèle: TDFG99IMU0

Lieu d'origine: Chine

Conditions de paiement: LC, T/T

Emballage Standard: Boîte de carton

Résumé du produit

IMU à fibre optique de haute précision avec stabilité gyroscopique de 0,005 °/h, plage d'accéléromètre de ± 20 g et résistance exceptionnelle aux chocs/vibrations. Certifié pour les applications militaires, notamment les drones, les missiles et les torpilles. Conception compacte avec réduction des vibrations en 8 points et plage de fonctionnement robuste de -40 °C à 60 °C.

Attributs personnalisés du produit

Mettre en évidence

Centrale inertielle à fibre optique de haute précision

,

Unité de mesure inertielle à haute résistance aux chocs et aux vibrations

,

IMU de petite taille

Description du produit

Unité inertielle à fibre optique TDF99IMU-D de haute précision

Unité de mesure inertielle à fibre optique avancée avec une résistance exceptionnelle aux chocs et aux vibrations pour des applications industrielles et de défense exigeantes.

Vue d'ensemble du produit

Cette unité d'inertie en fibre optique compacte présente une petite taille, un design léger, une faible consommation d'énergie et une grande précision.il résiste à des conditions d'impact et de vibration extrêmes. Idéal pour les applications purement de fixation sur des plates-formes sans pilote, des systèmes de torpilles et des plates-formes d'armes terrestres/aériennes/missiles nécessitant une mesure compacte et de haute précision de l'inertie.

Caractéristiques de performance

Composant	Paramètre	Spécification
Performance du gyroscope	Stabilité de biais zéro (100s)	00,005°/h
	Stabilité de biais zéro (10s)	00,01°/h
	Température variable avec zéro biais	00,02°/h
	Facteur d'échelle de température totale	≤ 150 ppm
	Coefficient de marche aléatoire	00,001°/h
	Plage d'entrée	400°/s
Performance de l'accéléromètre	Déviation Erreur mensuelle	20 μg
	Sensitivité à la température à zéro biais	20 μg/°C
	Erreur mensuelle du facteur d'échelle	20 ppm
	Sensitivité à la température par facteur d'échelle	20 ppm/°C
	Plage d'entrée	± 20 g
Caractéristiques du système	Température de fonctionnement	-40 à 60 °C
	Température de stockage	-45 à 70 °C
	Énergie	18 à 36 V de courant continu
	Consommation d'électricité	≤ 15 W (démarrage ≤ 25 W)

Protocole de communication

La sortie de données de débogage fonctionne à 460800 baud avec 8 bits de données, 1 stop bit, aucune parité et la première transmission LSB.et résultats de navigation.

Le nombre de bytes	Contenu	Le type	Définition
1 à 2	En-tête du cadre	char	Le nombre de fois où les données sont utilisées est le nombre de fois où les données sont utilisées.
3	Longueur du cadre	char	0x1E
4	Identifiant de trame	char	0x04
5 à 8	Numéro de trame	int	Accumulation de 200 Hz
9 à 11	X Accéléromètre	char*3	Voir la note 1
12 à 14	Y Accéléromètre	char*3
15 à 17	Z Accéléromètre	char*3
18 à 20 ans	X gyroscope	char*3	Voir la note 2
21 à 23	Y gyroscope	char*3
24 à 26	Z gyroscope	char*3
27 à 33	Réservé	char/int/short
34	Somme de contrôle		Bytes 4 à 33 au total

Notes sur le traitement des données

Note 1 - Accélération de la vitesse:sortie d'accéléromètre de 5 ms traitée par arrondi par nombre entier et plage limitée à [0,1e7), transmettant les 3 derniers octets.

Note 2 - Augmentation de l'angle:sortie gyroscopique de 5 ms traitée par arrondiement des entiers et une plage limitée à [0,1e7), transmettant les 3 derniers octets.

Interfaces électriques

Les interfaces externes comprennent l'alimentation, la communication RS422 et l'Ethernet à 100 Mbps via la prise JY27496E17E42PN-H.

Le pin	Connexion	Nom du signal	Caractéristiques
39,40	Puissance extérieure	Puissance PCS positive	24 V
41,42	La puissance de la terre	Le PCS Power Ground	La puissance de la terre
5	Sortie de 200 Hz	Le système de contrôle de l'équipement	Les données de sortie de l'UMI sont positives
6	Sortie de 200 Hz	Le système de contrôle de l'équipement	Les données de sortie de l'UMI sont négatives
9	Synchronisation	Le code de l'appareil	Le signal de synchronisation de l'UMI est positif
10	Synchronisation	Je ne sais pas.	Signal de synchronisation IMU négatif

Spécifications physiques

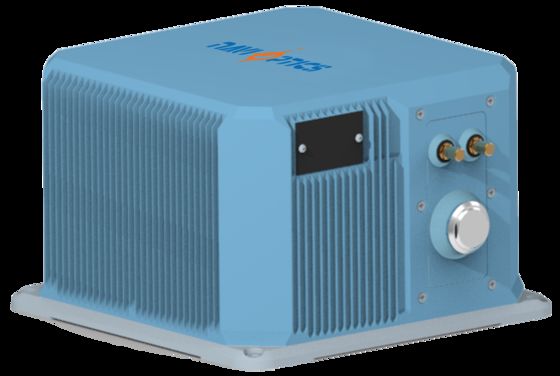

Unité inertielle à fibre optique TDF99IMU-D de haute précision avec une résistance élevée aux chocs et aux vibrations et une petite taille 0

Dimensions: 188 mm * 188 mm * 1215 mm (± 1 mm, à l'exclusion des connecteurs)
Poids: ≤ 4,7 kg
