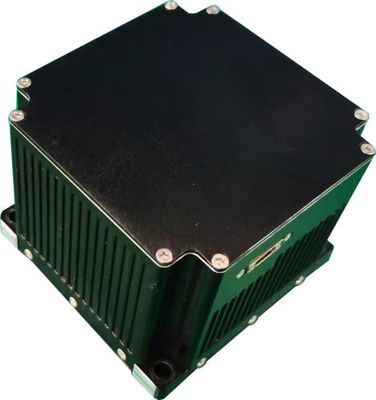

Unité d'inertie en fibre optique TDF37IMU0 de haute précision avec fonctions de mesure dynamique et stabilité à zéro biais de 0,2°/h

Name: Unité d'inertie en fibre optique TDF37IMU0 de haute précision avec fonctions de mesure dynamique et stabilité à zéro biais de 0,2°/h
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF37IMU0
Price: 10,250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: NAVI OPTICS

Numéro de modèle: TDF37IMU0

Lieu d'origine: CHINE

Attestation: CCS

Quantité minimum de commande: un ensemble

Conditions de paiement: L / C, T / T

Emballage Standard: Boîte de carton

TDF37IMU0 Fiber Optic Inertial Unit.pdf

PDF

Résumé du produit

Unité inertielle à haute précision TDF37IMU0 à fibre optique Les unités inertielles à fibre optique offrent des avantages importants, notamment une taille compacte, une conception légère, une faible consommation d'énergie et une précision de haute précision.Ces unités sont conçues pour la conception ...

Attributs personnalisés du produit

Mettre en évidence

unité de mesure de l'inertie par fibre optique

,

Mesure dynamique IMU de haute précision

,

Fonctions de l'unité inertielle TDF37IMU0

Stabilité du biais zéro (10s):

0.2°/h

Température variable stabilité du biais (100s):

0,5 ° / h

0,5 ° / h Facteur d'échelle non linéarité:

≤20 ppm

Coefficient de marche aléatoire:

00,02°/√h

Plage d'entrée:

400 ° / s

Description du produit

Unité inertielle à haute précision TDF37IMU0 à fibre optique

Les unités inertielles à fibre optique offrent des avantages importants, notamment une taille compacte, une conception légère, une faible consommation d'énergie et une précision de haute précision.Ces unités sont conçues pour la conception de systèmes de freinage pur, répondant aux exigences exigeantes des plates-formes modernes sans pilote, des armes sous-marines/torpilles et de diverses plateformes terrestres, aéroportées et de missiles nécessitant un facteur de forme réduit,équipement de mesure inertielle de haute précision doté de capacités de mesure dynamique pour les informations de mouvement angulaire et linéaire du porteur.

Caractéristiques de performance

Performance du gyroscope

Projet	Contenu	Indice
Indicateur de biais zéro	Stabilité du biais zéro (10s)	0.2°/h
	Stabilité à température variable à zéro biais (100s)	0.5°/h
Facteur d'échelle	Facteur d'échelle non linéaire	≤ 20 ppm
Autres indicateurs	Coefficient de marche aléatoire	00,02°/√h
	Plage d'entrée	400°/s

Performance de l'accéléromètre

Projet	Contenu	Indice
Indice de déviation	Répétabilité de biais nulle	00,3 mg
Indicateur de biais zéro	Sensitivité à la température de biais zéro	50 μg/°C
Facteur d'échelle	Répétabilité par facteur d'échelle	300 ppm
	Sensitivité à la température par facteur d'échelle	20 ppm/°C
Indicateur de portée	Plage d'entrée	± 20 g

Caractéristiques de l'unité

Projet	Contenu	Indice	Nom de l'entreprise
Performance environnementale	Température de fonctionnement	-40°C à 65°C
	Température de stockage	-40°C à 60°C
Exigences générales	Énergie électrique	Le système de freinage doit être équipé d'un système de freinage.
	Consommation d'énergie stable	≤ 8 W	Consommation d'énergie au démarrage ≤ 15 W

Interfaces électriques

Le pin	Connectivité	Nom du signal	Caractéristiques du signal
1,2	Énergie externe	Énergie PCS	24 V
3,4		L'alimentation du PCS	La puissance de la terre
5	Sortie de signal de 200 Hz	Le système de contrôle de l'équipement	Les données de sortie de l'UMI sont positives
6		Le système de contrôle de l'équipement	Les données de sortie de l'UMI sont négatives
9	Signal de synchronisation	Le code de l'appareil	Le signal de synchronisation de l'UMI est positif
10		Je ne sais pas.	Signal de synchronisation de l'UMI négatif

Apparence et dimensions de la structure

Unité d'inertie en fibre optique TDF37IMU0 de haute précision avec fonctions de mesure dynamique et stabilité à zéro biais de 0,2°/h 0
