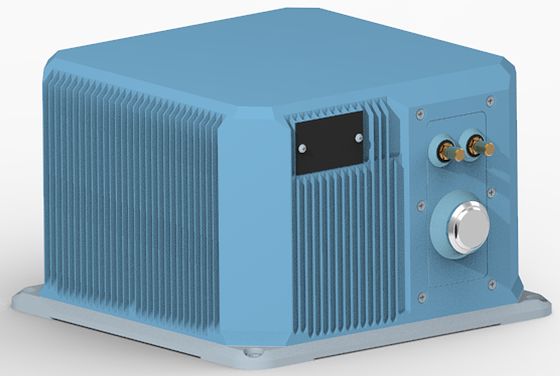

Qualité Unité d'inertie en fibre optique de petite taille TDFG99IMU avec une grande précision et un poids léger pour la mesure dynamique usine

Unité d'inertie en fibre optique de petite taille TDFG99IMU avec une grande précision et un poids léger pour la mesure dynamique

Name: Unité d'inertie en fibre optique de petite taille TDFG99IMU avec une grande précision et un poids léger pour la mesure dynamique
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDFG99IMU
Price: 10,250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: NAVI OPTICS

Numéro de modèle: TDFG99IMU

Lieu d'origine: CHINE

Attestation: CCS

Quantité minimum de commande: un ensemble

Conditions de paiement: L / C, T / T

Emballage Standard: Boîte de carton

TDF99IMU0 Fiber Optic Inertial Unit.pdf

PDF

Résumé du produit

Unité inertielle à fibre optique de petite taille TDFG99IMU Cette unité d'inertie en fibre optique compacte et légère offre une haute précision avec une faible consommation d'énergie.il assure des performances fiables dans des environnements à fort impact et vibrations élevéesIdéal pour les ...

Attributs personnalisés du produit

Mettre en évidence

petite unité inertielle à fibre optique

,

Capteur Imu de haute précision

,

centrale inertielle légère

Stabilité du biais zéro (100s):

00,005°/h

Stabilité du biais zéro (10s):

00,01°/h

Température variable stabilité du biais zéro:

00,02°/h

Facteur d'échelle de température complet:

≤150ppm

Coefficient de marche aléatoire:

0,001 ° / h

Plage d'entrée:

400 ° / s

Description du produit

Unité inertielle à fibre optique de petite taille TDFG99IMU

Cette unité d'inertie en fibre optique compacte et légère offre une haute précision avec une faible consommation d'énergie.il assure des performances fiables dans des environnements à fort impact et vibrations élevéesIdéal pour les applications de liaison pure, il répond aux exigences exigeantes des plates-formes sans pilote de nouvelle génération, des systèmes sous-marins/torpilles, et des systèmes terrestres, aériens,et plates-formes d'armes à missiles qui nécessitent une technologie inertielle miniaturisée mais de haute précision.

Principales caractéristiques

Conception compacte et légère avec faible consommation d'énergie
Technologie de fibre optique de haute précision
Amortissement des vibrations à huit points pour les environnements à fort impact
Appareils pour les appareils de traitement des déchets
Mesure dynamique du mouvement angulaire et linéaire
Compatible avec les plateformes sans pilote de nouvelle génération

Caractéristiques de performance

Performance du gyroscope

Indicateur de performance	Spécification	Valeur
Stabilité de biais zéro (100s)	Stabilité par biais zéro	00,005°/h
Stabilité de biais zéro (10s)	Stabilité par biais zéro	00,01°/h
Température variable avec zéro biais	Stabilité par biais zéro	00,02°/h
Facteur d'échelle	Facteur d'échelle de température totale	≤ 150 ppm
Coefficient de marche aléatoire	Autres indicateurs	00,001°/h
Plage d'entrée	Autres indicateurs	400°/s

Performance de l'accéléromètre

Indicateur de performance	Spécification	Valeur
Déviation Erreur globale mensuelle	Indice de déviation	20 μg
Sensitivité à la température à zéro biais	Indicateur de biais zéro	20 μg/°C
Facteur d'échelle erreur mensuelle globale	Facteur d'échelle	20 ppm
Sensitivité à la température par facteur d'échelle	Facteur d'échelle	20 ppm/°C
Plage d'entrée	Indicateur de portée	± 20 g

Caractéristiques de l'unité

Catégorie	Spécification	Valeur	Les notes
Performance environnementale	Température de fonctionnement	-40°C à 60°C
Performance environnementale	Température de stockage	-45°C à 70°C
Exigences générales	Énergie	Le système de freinage doit être équipé d'un système de freinage.
Exigences générales	Consommation d'électricité stable	≤ 15 W	Consommation d'énergie au démarrage ≤ 25 W

Interfaces électriques

Le pin	Connectivité	Nom du signal	Caractéristiques du signal
39,40	Énergie externe	L'alimentation du PCS est positive	24 V
41,42	Énergie externe	Surfaces d'alimentation PCS	La puissance de la terre
5	Sortie de signal de 200 Hz	Le système de contrôle de l'équipement	Les données de sortie de l'UMI sont positives
6	Sortie de signal de 200 Hz	Le système de contrôle de l'équipement	Les données de sortie de l'UMI sont négatives
9	Signal de synchronisation	Le code de l'appareil	Le signal de synchronisation de l'UMI est positif
10	Signal de synchronisation	Je ne sais pas.	Signal de synchronisation de l'UMI négatif

Apparence et dimensions de la structure

Unité d'inertie en fibre optique de petite taille TDFG99IMU avec une grande précision et un poids léger pour la mesure dynamique 0
