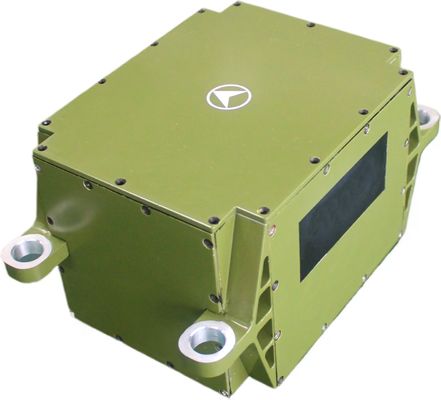

Unité inertielle laser TDL45IMU de petite taille et de haute précision pour environnements de grands chocs et vibrations

Name: Unité inertielle laser TDL45IMU de petite taille et de haute précision pour environnements de grands chocs et vibrations
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45IMU
Price: 10,250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: NAVI OPTICS

Numéro de modèle: TDL45IMU

Lieu d'origine: CHINE

Attestation: CCS

Quantité minimum de commande: un ensemble

Conditions de paiement: L / C, T / T

Emballage Standard: Boîte de carton

TDL45IMU0 Laser Inertial Unit.pdf

PDF

Résumé du produit

Unité inertielle laser TDL45IMU de petite taille et haute précision Cette unité inertielle laser compacte offre des performances exceptionnelles avec une petite taille, un poids léger, une faible consommation d'énergie et une grande précision.Il résiste à de gros chocs., des environnements à forte ...

Attributs personnalisés du produit

Mettre en évidence

Petite unité inertielle TDL45IMU de haute précision

,

Unité inertielle laser résistante aux grands impacts

,

Unité de mesure IMU résistante aux grandes vibrations

Stabilité du biais zéro (100s):

00,01°/h

Répétabilité sans biais:

00,005°/h

Facteur d'échelle de température complet:

≤5 ppm

Coefficient de marche aléatoire:

0,002 ° / h

Plage d'entrée:

400 ° / s

Description du produit

Unité inertielle laser TDL45IMU de petite taille et haute précision

Cette unité inertielle laser compacte offre des performances exceptionnelles avec une petite taille, un poids léger, une faible consommation d'énergie et une grande précision.Il résiste à de gros chocs., des environnements à forte vibration et prend en charge la conception pure de l'arrimage pour diverses plates-formes sans pilote et systèmes d'armes.

Vue d'ensemble du produit

Conçu pour des applications exigeantes, le TDL45IMU fournit une mesure dynamique du mouvement angulaire du porte-avions et des informations de mouvement linéaire.par voie aérienne, et des plateformes d'armes à missiles nécessitant une navigation inertielle compacte et de haute précision.

Caractéristiques de performance

Performance du gyroscope

Paramètre	Spécification	Valeur
Stabilité de biais zéro (100s)	Indicateur de biais zéro	00,01°/h
Répétabilité zéro biais		00,005°/h
Facteur d'échelle de température totale	Facteur d'échelle	≤ 5 ppm
Coefficient de marche aléatoire	Autres indicateurs	00,002°/h
Plage d'entrée		400°/s

Performance de l'accéléromètre

Paramètre	Spécification	Valeur
Déviation Erreur globale mensuelle	Indice de déviation	20 μg
Sensitivité à la température à zéro biais	Indicateur de biais zéro	20 μg/°C
Facteur d'échelle erreur mensuelle globale	Facteur d'échelle	20 ppm
Sensitivité à la température par facteur d'échelle		20 ppm/°C
Plage d'entrée	Indicateur de portée	± 20 g

Spécifications générales et environnementales

Paramètre	Spécification	Valeur	Les notes
Température de fonctionnement	Performance environnementale	-40°C à 60°C
Température de stockage		-45°C à 70°C
Énergie	Exigences générales	Le système de freinage doit être équipé d'un système de freinage.
Consommation d'électricité stable		≤ 20 W	Consommation d'énergie au démarrage ≤ 25 W

Interfaces électriques

Le pin	Connectivité	Nom du signal	Caractéristiques du signal
1,12	Énergie externe	L'alimentation du PCS est positive	24 V
2,13		Surfaces d'alimentation PCS	La puissance de la terre
3	Sortie de signal de 200 Hz	Le système de contrôle de l'équipement	Les données de sortie de l'UMI sont positives
14		Le système de contrôle de l'équipement	Les données de sortie de l'UMI sont négatives
6	Signal de synchronisation	Le code de l'appareil	Le signal de synchronisation de l'UMI est positif
17		Je ne sais pas.	Signal de synchronisation de l'UMI négatif

Apparence et dimensions de la structure

Unité inertielle laser TDL45IMU de petite taille et de haute précision pour environnements de grands chocs et vibrations 0
