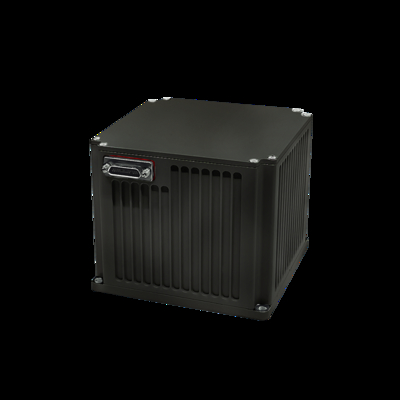

Poids léger haute précision TDF71IMU0 Unité d'inertie en fibre optique Fonctions de mesure dynamique

Poids léger haute précision TDF71IMU0 Unité d'inertie en fibre optique Fonctions de mesure dynamique
Poids léger haute précision TDF71IMU0 Unité d'inertie en fibre optique Fonctions de mesure dynamique

Image Grand :  Poids léger haute précision TDF71IMU0 Unité d'inertie en fibre optique Fonctions de mesure dynamique

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: NAVI OPTICS
Certification: CCS
Numéro de modèle: TDF71IMU0
Documents: TDF71IMU0 Fiber Optic Inert...it.pdf
Conditions de paiement et expédition:
Quantité de commande min: Optique Navi
Détails d'emballage: Boîte de carton
Conditions de paiement: L / C, T / T
Contact

Poids léger haute précision TDF71IMU0 Unité d'inertie en fibre optique Fonctions de mesure dynamique

description de
Stabilité du biais zéro (100s): 00,01°/h Stabilité du biais zéro (10s): 00,03°/h
Température variable stabilité du biais zéro: 00,05°/h Facteur d'échelle de température complet: ≤150ppm
Coefficient de marche aléatoire coefficient de marche: 0,002 ° / √H Plage d'entrée: 400 ° / s

Fonctions de mesure dynamique de l'unité inertielle à fibre optique TDF71IMU0 légère et de haute précision


* Aperçu

Les unités inertielles à fibre optique présentent les avantages d'une petite taille, d'un poids léger, d'une faible consommation d'énergie et d'une grande précision. Elles peuvent être utilisées pour concevoir des systèmes purement strapdown, répondre aux besoins des nouvelles plateformes sans pilote, des armes aquatiques/torpilles, ainsi que des plateformes d'armes terrestres, aéroportées et de missiles pour les équipements d'unités inertielles de petite taille et de haute précision, et disposent de fonctions de mesure dynamique pour les informations de mouvement angulaire et linéaire du porteur.



* Performance

Projet Contenu Index Notes
Indicateurs de performance du gyroscope
Indicateur de biais nul Stabilité du biais nul (100s) 0.01°/h
Stabilité du biais nul (10s) 0.03°/h
Stabilité du biais nul en température variable 0.05°/h
Facteur d'échelle Facteur d'échelle en température complète ≤150ppm
Autres indicateurs Coefficient de marche aléatoire 0.002°/√h
Plage d'entrée 400°/s
Indicateurs de performance de l'accéléromètre
Indicateur d'écart Erreur globale mensuelle d'écart 20μg
Indicateur de biais nul Sensibilité thermique du biais nul 20μg/℃
Facteur d'échelle Erreur globale mensuelle du facteur d'échelle 20ppm
Sensibilité thermique du facteur d'échelle 20ppm/℃
Indicateur de plage Plage d'entrée ±20g
Caractéristiques de l'ensemble de la machine
Indicateurs de performance environnementale Température de fonctionnement -40℃～60℃
Température de stockage -45℃～70℃
Exigences générales Alimentation 18～36V(DC)
Consommation d'énergie stable ≤15W Consommation d'énergie au démarrage ≤ 25W



* Interfaces électriques

Broche Connectivité Nom du signal Caractéristiques du signal
1,2 Alimentation externe PCS alimentation positive 24V
3,4
PCS masse d'alimentation Masse d'alimentation
5 Sortie de signal 200Hz IMU_TX1+ Sortie de données IMU positive
6
IMU_TX1- Sortie de données IMU négative
9 Signal de synchronisation IMU_SYN+ Signal de synchronisation IMU positif
10
IMU_SYN- Signal de synchronisation IMU négatif

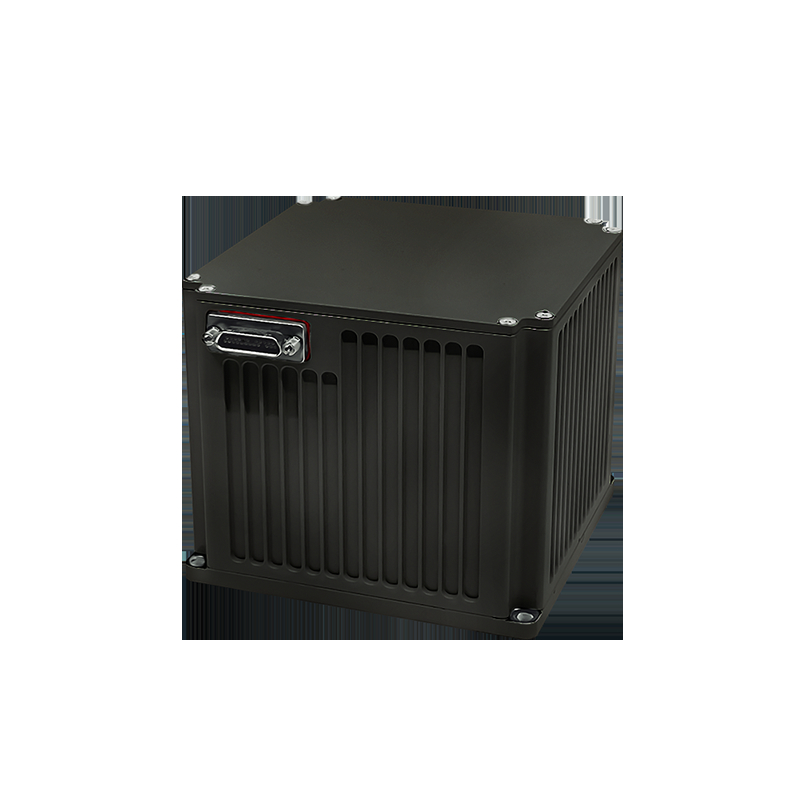

* Apparence structurelle et dimensions


Poids léger haute précision TDF71IMU0 Unité d'inertie en fibre optique Fonctions de mesure dynamique 0
