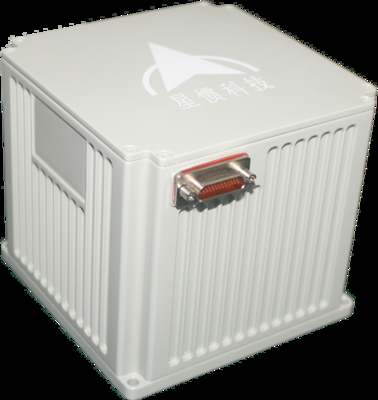

Unité inertielle à fibre optique TDF61IMU0 de petite taille, légère et à faible consommation d'énergie

Unité inertielle à fibre optique TDF61IMU0 de petite taille, légère et à faible consommation d'énergie
Unité inertielle à fibre optique TDF61IMU0 de petite taille, légère et à faible consommation d'énergie

Image Grand :  Unité inertielle à fibre optique TDF61IMU0 de petite taille, légère et à faible consommation d'énergie

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: NAVI OPTICS
Certification: CCS
Numéro de modèle: TDF61IMU0
Documents: TDF61IMU0 Fiber Optic Inert...it.pdf
Conditions de paiement et expédition:
Quantité de commande min: un ensemble
Détails d'emballage: Boîte de carton
Conditions de paiement: L / C, T / T
Contact

Unité inertielle à fibre optique TDF61IMU0 de petite taille, légère et à faible consommation d'énergie

description de
Stabilité du biais zéro (100s): 00,03°/h Stabilité du biais zéro (10s): 00,05°/h
Température variable stabilité du biais zéro: 0.1°/h Facteur d'échelle de température complet: ≤150ppm
Coefficient de marche aléatoire coefficient de marche: 0,003 ° / √H Plage d'entrée: 600 ° / s

Unité inertielle à fibre optique TDF61IMU0 de petite taille et légère, faible consommation d'énergie


* Aperçu

Les unités inertielles à fibre optique présentent les avantages d'une petite taille, d'un poids léger, d'une faible consommation d'énergie et d'une grande précision. Elles peuvent être utilisées pour concevoir des unités inertielles pures à montage direct, à axe unique et à modulation à deux axes, répondant aux besoins des nouvelles plateformes sans pilote, des armes aquatiques/torpilles, ainsi que des plateformes d'armes terrestres et aéroportées pour les équipements d'unités inertielles de petite taille et de haute précision. Elles ont des fonctions de mesure dynamique pour les informations de mouvement angulaire et linéaire du porteur.



* Indicateurs de performance

Projet Contenu Index Notes
Indicateurs de performance du gyroscope
Indicateur de biais nul Stabilité du biais nul (100s) 0.03°/h
Stabilité du biais nul (10s) 0.05°/h
Stabilité du biais nul en température variable 0.1°/h
Facteur d'échelle Facteur d'échelle en température complète ≤150ppm
Autres indicateurs Coefficient de marche aléatoire 0.003°/√h
Plage d'entrée 600°/s
Indicateurs de performance de l'accéléromètre
Indicateur de déviation Erreur globale mensuelle de déviation 50μg
Indicateur de biais nul Sensibilité en température du biais nul 50μg/℃
Facteur d'échelle Erreur globale mensuelle du facteur d'échelle 50ppm
Sensibilité en température du facteur d'échelle 50ppm/℃
Indicateur de plage Plage d'entrée ±20g
Caractéristiques de l'ensemble de la machine
Indicateurs de performance environnementale Température de fonctionnement -40℃～60℃
Température de stockage -45℃～70℃
Exigences générales Alimentation 18～36V(DC)
Consommation d'énergie stable ≤15W Consommation d'énergie au démarrage ≤ 25W



* Interface électrique

Broche Connectivité Nom du signal Caractéristiques du signal
1,14 Alimentation externe PCS alimentation positive 24V
2,15
PCS masse d'alimentation Masse d'alimentation
10 Sortie de signal 200Hz IMU_TX1+ Sortie de données IMU positive
9
IMU_TX1- Sortie de données IMU négative
7 Signal de synchronisation IMU_SYN+ Signal de synchronisation IMU positif
6
IMU_SYN- Signal de synchronisation IMU négatif



* Apparence structurelle et dimensions


Unité inertielle à fibre optique TDF61IMU0 de petite taille, légère et à faible consommation d'énergie 0
