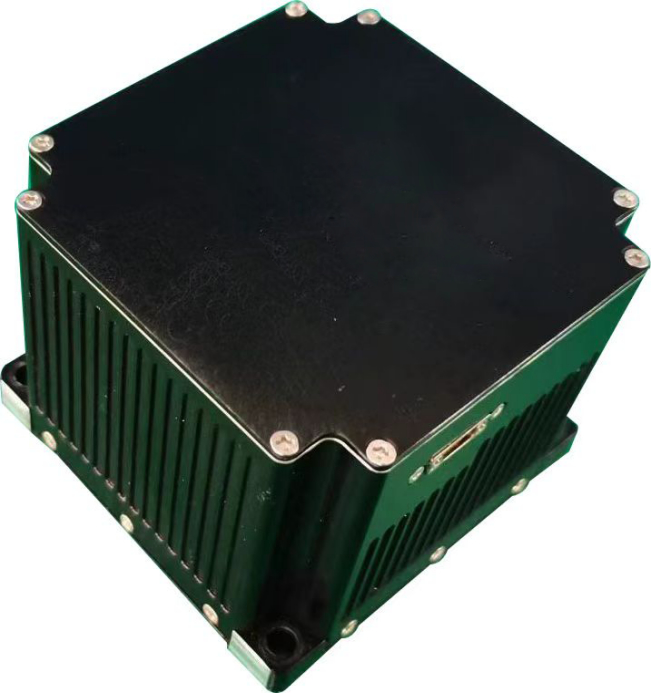

Fonctions de mesure dynamique de l'unité inertielle à fibre optique TDF37IMU0 de haute précision

Fonctions de mesure dynamique de l'unité inertielle à fibre optique TDF37IMU0 de haute précision
Fonctions de mesure dynamique de l'unité inertielle à fibre optique TDF37IMU0 de haute précision

Image Grand :  Fonctions de mesure dynamique de l'unité inertielle à fibre optique TDF37IMU0 de haute précision

Détails sur le produit:
Lieu d'origine: CHINE
Nom de marque: NAVI OPTICS
Certification: CCS
Numéro de modèle: TDF37IMU0
Documents: TDF37IMU0 Fiber Optic Inert...it.pdf
Conditions de paiement et expédition:
Quantité de commande min: un ensemble
Détails d'emballage: Boîte de carton
Conditions de paiement: L / C, T / T
Contact

Fonctions de mesure dynamique de l'unité inertielle à fibre optique TDF37IMU0 de haute précision

description de
Stabilité du biais zéro (10s): 0.2°/h Température variable stabilité du biais (100s): 0,5 ° / h
0,5 ° / h Facteur d'échelle non linéarité: ≤20 ppm Coefficient de marche aléatoire: 00,02°/√h
Plage d'entrée: 400 ° / s
Mettre en évidence:

unité de mesure de l'inertie par fibre optique

,

Mesure dynamique IMU de haute précision

,

Fonctions de l'unité inertielle TDF37IMU0

Fonctions de mesure dynamique de l'unité d'inertie en fibre optique TDF37IMU0 de haute précision


* Vue d'ensemble

Les unités inertielles en fibre optique présentent les avantages de leur petite taille, de leur poids léger, de leur faible consommation d'énergie et de leur grande précision.répondre aux besoins des nouvelles plates-formes sans pilote, des armes à eau/torpilles, ainsi que des plates-formes d'armes terrestres, aériennes et de missiles destinées à un équipement d'unité inertielle de petite taille et de haute précision,et disposent de fonctions de mesure dynamique pour les informations de mouvement angulaire et linéaire du porteur.



* Performance

Projet Contenu Indice Nom de l'entreprise
Indicateurs de performance du gyroscope
Indicateur de biais zéro Stabilité du biais zéro (10s) 0.2°/h
Stabilité à température variable à zéro biais (100s) 0.5°/h
Facteur d'échelle Facteur d'échelle non linéaire ≤ 20 ppm
Autres indicateurs coefficient de marche aléatoire 00,02°/√h
plage d'entrée 400°/s
Indicateurs de performance de l'accéléromètre
Indice de déviation Répétabilité de biais nulle 00,3 mg
Indicateur de biais zéro Sensitivité à la température de biais zéro 50 μg/°C
Facteur d'échelle Répétabilité par facteur d'échelle 300 ppm
Sensitivité à la température par facteur d'échelle 20 ppm/°C
Indicateur de portée plage d'entrée ± 20 g
Caractéristiques de l'ensemble de la machine
Indicateurs de performance environnementale température de fonctionnement -40°C à 65°C
température de stockage -40°C à 60°C
Exigences générales alimentation électrique Le système de freinage doit être équipé d'un système de freinage.
Consommation d'énergie stable ≤ 8 W Consommation d'énergie au démarrage ≤ 15 W



*Interfaces électriques

Le pin Connectivité Nom du signal Caractéristiques du signal
1,2 Énergie externe Énergie PCS 24 V
3,4
L'alimentation du PCS La puissance de la terre
5 Sortie de signal de 200 Hz Le système de contrôle de l'équipement Les données de sortie de l'UMI sont positives
6
Le système de contrôle de l'équipement Les données de sortie de l'UMI sont négatives
9 Signal de synchronisation Le code de l'appareil Le signal de synchronisation de l'UMI est positif
10
Je ne sais pas. Signal de synchronisation de l'UMI négatif



*Apparence et dimensions de la structure

Fonctions de mesure dynamique de l'unité inertielle à fibre optique TDF37IMU0 de haute précision 0
