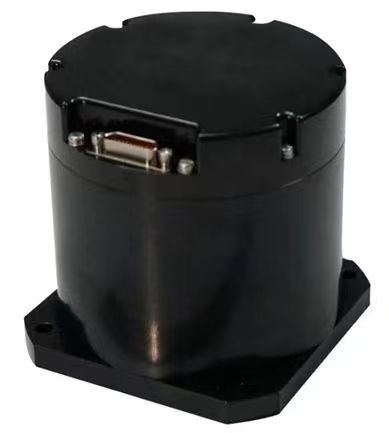

Faible consommation d'énergie TDF42IMU0 Unité inertielle à fibre optique Cette unité inertielle à haute précision en fibre optique est compacte, légère et à faible consommation d'énergie.et configurations de modulation à double axe, ce qui le rend idéal pour les plates-formes sans pilote, les armes ...
Cette unité inertielle à haute précision en fibre optique est compacte, légère et à faible consommation d'énergie.et configurations de modulation à double axe, ce qui le rend idéal pour les plates-formes sans pilote, les armes à torpilles et les systèmes d'armes terrestres/aériennes nécessitant une mesure dynamique du mouvement angulaire et linéaire.
| Composant | Paramètre | Spécification | Les notes |
|---|---|---|---|
| Gyroscope | Stabilité zéro de biais (100s) | 00,05°/h | |
| Stabilité du biais zéro (10s) | 0.1°/h | ||
| Stabilité à température variable à zéro biais | 0.5°/h | ||
| Facteur d'échelle de température totale | ≤ 200 ppm | ||
| Coefficient de marche aléatoire | 00,01°/√h | ||
| Plage d'entrée | 400°/s | ||
| Accéléromètre | Erreur globale mensuelle de l'écart | 50 μg | |
| Sensitivité à la température de biais zéro | 50 μg/°C | ||
| Facteur d'échelle erreur mensuelle globale | 50 ppm | ||
| Sensitivité à la température par facteur d'échelle | 50 ppm/°C | ||
| Plage d'entrée | ± 20 g | ||
| Caractéristiques de l'ensemble de la machine | |||
| Environnemental | Température de fonctionnement | -40°C à 60°C | |
| Température de stockage | -45°C à 70°C | ||
| Énergie électrique | Le système de freinage doit être équipé d'un système de freinage. | ||
| Consommation d'énergie stable | ≤ 12 W | Consommation d'énergie au démarrage ≤ 25 W | |
| Le pin | Connectivité | Nom du signal | Caractéristiques du signal |
|---|---|---|---|
| 1,2 | Énergie externe | L'alimentation du PCS est positive | 24 V |
| 3,4 | Surfaces d'alimentation PCS | La puissance de la terre | |
| 5 | Sortie de signal de 200 Hz | Le système de contrôle de l'équipement | Les données de sortie de l'UMI sont positives |
| 6 | Le système de contrôle de l'équipement | Les données de sortie de l'UMI sont négatives | |
| 9 | Signal de synchronisation | Le système de contrôle de l'équipement | Le signal de synchronisation de l'UMI est positif |
| 10 | Le système de contrôle de l'équipement | Signal de synchronisation de l'UMI négatif |
