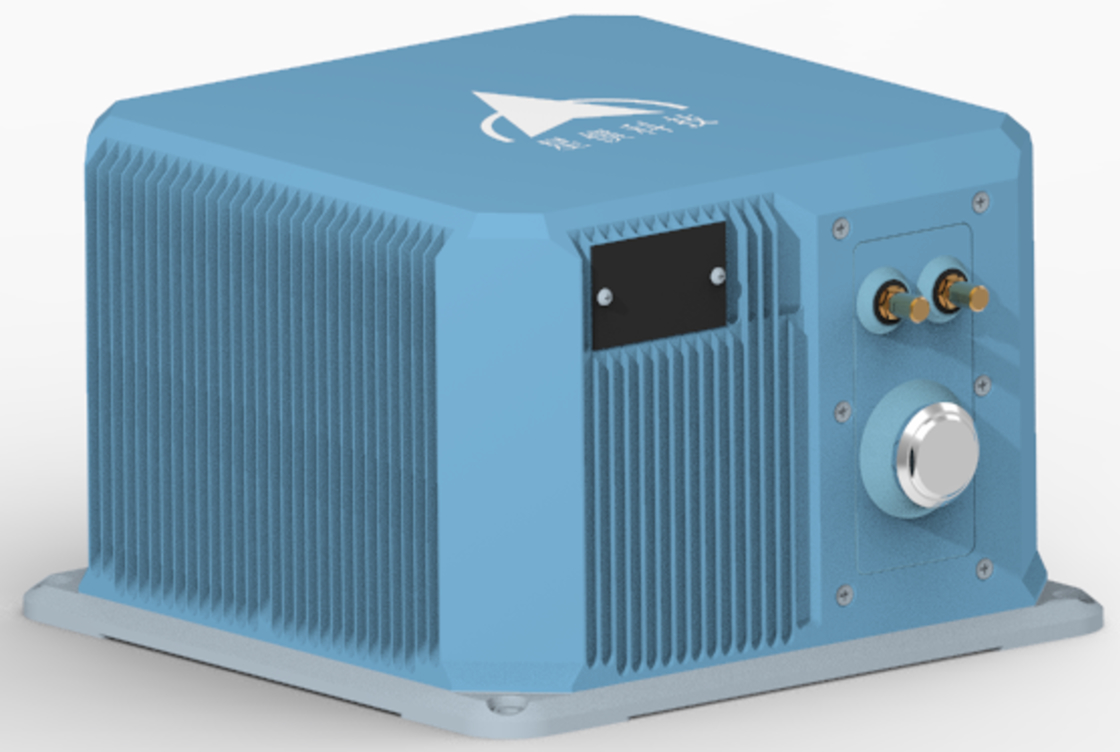

Unité inertielle à fibre optique TDFG99IMU de petite taille, haute précision et légère

Unité inertielle à fibre optique TDFG99IMU de petite taille, haute précision et légère
Unité inertielle à fibre optique TDFG99IMU de petite taille, haute précision et légère Unité inertielle à fibre optique TDFG99IMU de petite taille, haute précision et légère

Image Grand :  Unité inertielle à fibre optique TDFG99IMU de petite taille, haute précision et légère

Détails sur le produit:
Lieu d'origine: CHINE
Nom de marque: NAVI OPTICS
Certification: CCS
Numéro de modèle: TDFG99IMU
Documents: TDF99IMU0 Fiber Optic Inert...it.pdf
Conditions de paiement et expédition:
Quantité de commande min: un ensemble
Détails d'emballage: Boîte de carton
Conditions de paiement: L / C, T / T
Contact

Unité inertielle à fibre optique TDFG99IMU de petite taille, haute précision et légère

description de
Stabilité du biais zéro (100s): 00,005°/h Stabilité du biais zéro (10s): 00,01°/h
Température variable stabilité du biais zéro: 00,02°/h Facteur d'échelle de température complet: ≤150ppm
Coefficient de marche aléatoire: 0,001 ° / h Plage d'entrée: 400 ° / s
Mettre en évidence:

petite unité inertielle à fibre optique

,

Capteur Imu de haute précision

,

centrale inertielle légère

Petite taille TDFG99IMU Unité d'inertie en fibre optique haute précision Poids léger


*Résumé

Cette unité inertielle en fibre optique offre une conception compacte et légère avec une faible consommation d'énergie et une grande précision.permettant des performances fiables dans des environnements à fort impact et à forte vibrationConvient pour les applications de strapdown pur, il répond aux exigences des plates-formes sans pilote de nouvelle génération, des systèmes sous-marins/torpilles, ainsi que des systèmes terrestres, aériens,et des plateformes d'armes à missiles qui exigent une technologie inertielle miniaturisée mais de haute précisionEn outre, il offre des capacités de mesure dynamique pour le mouvement angulaire et linéaire du support.



*Résultats

Projet Le contenu Indice Les notes
Indicateurs de performance du gyroscope
Indicateur de biais zéro Stabilité zéro de biais (100s) 00,005°/h
Stabilité du biais zéro (10s) 00,01°/h
Stabilité à température variable à zéro biais 00,02°/h
Facteur d'échelle Facteur d'échelle de température totale ≤ 150 ppm
Autres indicateurs coefficient de marche aléatoire 00,001°/h
plage d'entrée 400°/s
Indicateurs de performance de l'accéléromètre
Indice de déviation Erreur globale mensuelle de l'écart 20 μg
Indicateur de biais zéro Sensitivité à la température de biais zéro 20 μg/°C
Facteur d'échelle Facteur d'échelle erreur mensuelle globale 20 ppm
Sensitivité à la température par facteur d'échelle 20 ppm/°C
Indicateur de portée Plage d'entrée ± 20 g
Caractéristiques de l'ensemble de la machine
Indicateurs de performance environnementale Température de fonctionnement -40°C à 60°C
Température de stockage -45°C à 70°C
Exigences générales Énergie électrique Le système de freinage doit être équipé d'un système de freinage.
Consommation d'énergie stable ≤ 15 W Consommation d'énergie au démarrage ≤ 25 W



* Interfaces électriques

Le pin Connectivité Nom du signal Caractéristiques du signal
39,40 Énergie externe L'alimentation du PCS est positive 24 V
41,42
Surfaces d'alimentation PCS La puissance de la terre
5 Sortie de signal de 200 Hz Le système de contrôle de l'équipement Les données de sortie de l'UMI sont positives
6
Le système de contrôle de l'équipement Les données de sortie de l'UMI sont négatives
9 Signal de synchronisation Le code de l'appareil Le signal de synchronisation de l'UMI est positif
10
Je ne sais pas. Signal de synchronisation de l'UMI négatif



*Apparence et dimensions de la structure

Unité inertielle à fibre optique TDFG99IMU de petite taille, haute précision et légère 0
