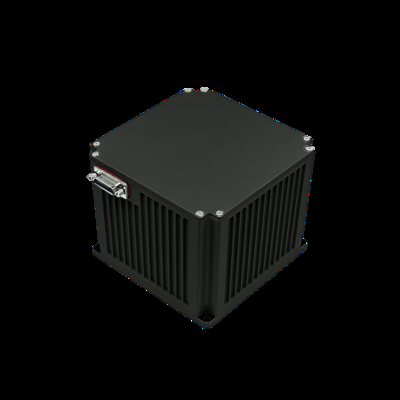

Unité inertielle en fibre optique TDF51IMU0 de petite taille haute précision Fonctions de mesure dynamique

Unité inertielle en fibre optique TDF51IMU0 de petite taille haute précision Fonctions de mesure dynamique
Unité inertielle en fibre optique TDF51IMU0 de petite taille haute précision Fonctions de mesure dynamique

Image Grand :  Unité inertielle en fibre optique TDF51IMU0 de petite taille haute précision Fonctions de mesure dynamique

Détails sur le produit:
Lieu d'origine: Chine
Nom de marque: NAVI OPTICS
Certification: CCS
Numéro de modèle: TDF51IMU0
Documents: TDF51IMU0 Fiber Optic Inert...it.pdf
Conditions de paiement et expédition:
Quantité de commande min: un ensemble
Détails d'emballage: Boîte de carton
Conditions de paiement: L / C, T / T
Contact

Unité inertielle en fibre optique TDF51IMU0 de petite taille haute précision Fonctions de mesure dynamique

description de
Stabilité du biais zéro (100s): 00,05°/h Stabilité du biais zéro (10s): 0.1°/h
Température variable stabilité du biais zéro: 0.1°/h Facteur d'échelle de température complet: ≤200 ppm
Coefficient de marche aléatoire: 0,008 ° / √H Plage d'entrée: 400 ° / s

Unité inertielle en fibre optique TDF51IMU0 de petite taille haute précision Fonctions de mesure dynamique


* Vue d'ensemble

Les unités inertielles en fibre optique présentent les avantages de leur petite taille, de leur poids léger, de leur faible consommation d'énergie et de leur grande précision.et unités inertielles à modulation à double axe, répondant aux besoins de nouvelles plates-formes sans pilote, d'armes à eau/torpilles, ainsi que de plates-formes d'armes terrestres et aériennes pour un équipement d'unité inertielle de petite taille et de haute précision.Ils ont des fonctions de mesure dynamiques pour les informations de mouvement angulaire et linéaire du porteur.



*Résultats

Projet Contenu Indice Les notes
Indicateurs de performance du gyroscope
Indicateur de biais zéro Stabilité zéro de biais (100s) 00,05°/h
Stabilité du biais zéro (10s) 0.1°/h
Stabilité à température variable à zéro biais 0.1°/h
Facteur d'échelle Facteur d'échelle de température totale ≤ 200 ppm
Autres indicateurs Coefficient de marche aléatoire 00,008°/√h
Plage d'entrée 400°/s
Indicateurs de performance de l'accéléromètre
Indice de déviation Erreur globale mensuelle de l'écart 50 μg
Indicateur de biais zéro Sensitivité à la température de biais zéro 50 μg/°C
Facteur d'échelle Facteur d'échelle erreur mensuelle globale 50 ppm
Sensitivité à la température par facteur d'échelle 50 ppm/°C
Indicateur de portée Plage d'entrée ± 20 g
Caractéristiques de l'ensemble de la machine
Indicateurs de performance environnementale Température de fonctionnement -40°C à 60°C
Température de stockage -45°C à 70°C
Exigences générales Énergie électrique Le système de freinage doit être équipé d'un système de freinage.
Consommation d'énergie stable ≤ 12 W Consommation d'énergie au démarrage ≤ 25 W



*Interfaces électriques

Le pin Connectivité Nom du signal Caractéristiques du signal
1,14 Énergie externe L'alimentation du PCS est positive 24 V
2,15
Surfaces d'alimentation PCS La puissance de la terre
10 Sortie de signal de 200 Hz Le système de contrôle de l'équipement Les données de sortie de l'UMI sont positives
9
Le système de contrôle de l'équipement Les données de sortie de l'UMI sont négatives
7 Signal de synchronisation Le code de l'appareil Le signal de synchronisation de l'UMI est positif
6
Je ne sais pas. Signal de synchronisation de l'UMI négatif



*Apparence et dimensions de la structure

Unité inertielle en fibre optique TDF51IMU0 de petite taille haute précision Fonctions de mesure dynamique 0
