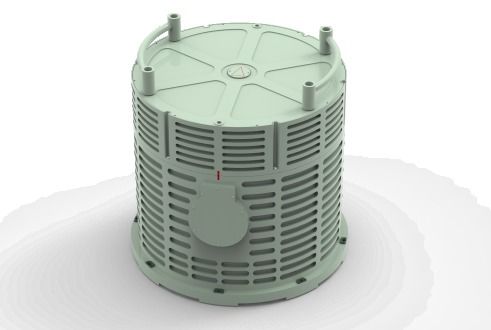

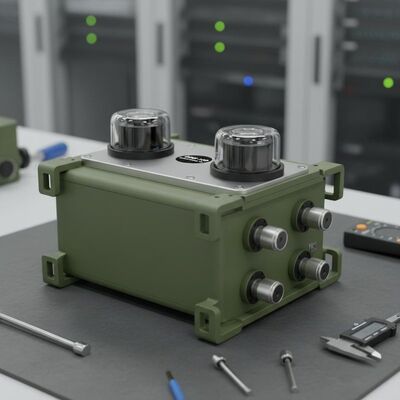

Qualité Modèle DINS-100 Système de navigation rotatif laser gyro inertiel à double axe de haute précision avec norme militaire usine

Modèle DINS-100 Système de navigation rotatif laser gyro inertiel à double axe de haute précision avec norme militaire

Name: Modèle DINS-100 Système de navigation rotatif laser gyro inertiel à double axe de haute précision avec norme militaire
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: DINS-100
Price: 10,250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: NAVI OPTICS

Numéro de modèle: DINS-100

Lieu d'origine: Chine

Attestation: CCS

Quantité minimum de commande: Un ensemble

Conditions de paiement: T/T

Emballage Standard: Carton Box

DINS-100.pdf

PDF

Résumé du produit

Modèle DINS-100 : gyroscope laser rotatif à deux axes de haute précision INS avec une précision de positionnement de 2 nm/10d, une précision d'attitude de 0,005° et une durabilité de niveau militaire. Comprend un étalonnage autonome, une compensation complète de la température et une excellente adaptabilité environnementale pour les applications marines et de missiles.

Attributs personnalisés du produit

Mettre en évidence

une puissance de sortie de l'air supérieure ou égale à 300 W

,

Système de navigation inertielle de haute précision

,

système de navigation laser gyroscopique avec garantie

Temps de stabilisation:

6h

Position:

2 nm/10d, point le plus élevé

Vitesse:

0,5 m/s， 1σ

Attitude:

0,005°, 1σ

Titre:

0.008×sec(Lat) deg, 1σ

Levé:

5 cm ou 5%

Température de travail:

-40℃~+55℃

Température de stockage:

-55℃~+70℃

Dimensions (L x P x H):

φ550×500 mm

Poids:

≤60kg

Description du produit

Modèle DINS-100 Système de navigation rotatif laser gyrosynchrone à double axe de haute précision

DINS 100 dual-axis rotary laser gyro inertial navigation system is a high-performance inertial navigation and measurement equipment designed for demanding applications requiring exceptional precision and reliability.

Vue d' ensemble du système

Le système intègre le gyroscope laser à vibration à deux fréquences de type 90 et l'accéléromètre à flexion au quartz.et l'étalonnage autonome en ligne rotatif à double axe avec des technologies d'autocompensation des erreurs améliorent considérablement les performances du système.

Grâce à une conception complète de blindage électromagnétique, une optimisation de l'équilibre thermique, une analyse modale des vibrations, une conception d'étanchéité et des processus de fabrication stricts,le système offre une excellente adaptabilité environnementale pour les opérations critiques.

Principales caractéristiques

Gyroscope laser à deux fréquences à machine à tremblement de type 90 de haute précision
Auto-étalonnage et auto-compensation des erreurs par rotation à double axe
Capacités d'alignement initial de la base statique et de la base mobile
Étalonnage et compensation complets des paramètres d'erreur sur toute la plage de température
Compatibilité prédéfinie entre les interfaces GNSS/odomètre/tripomètre
Configurable pour différents modes de navigation
Excellente adaptabilité à l'environnement
Conformité aux normes militaires

Applications

Systèmes de navigation des navires
Navigation sous-marine
Position et orientation des véhicules de lancement de missiles
Mesure d'attitude de haute précision

Caractéristiques de performance

Temps de démarrage	6 heures
Position inertielle pure	2 nm/10d, point le plus élevé
Vitesse d'inertie pure	0.5m/s, 1σ
Une attitude purement inertielle	00,005 degré, 1 σ
Titre purement par inertie	0.008*sec (Lat) deg, 1σ
Levé	5 cm ou 5%

Plage de mesure

Vitesse angulaire	± 400 degrés/s
Accélération	± 20 g

Environnement de travail

Température de fonctionnement	-40°C à +55°C
Température de stockage	-55°C à +70°C
Vibration	0.04g2/hz @ 20 à 2000 hz
Résistance aux chocs	Fonctionnement normal à 30 g @ 6 ms / Aucun dommage à 50 g @ 11 ms

Caractéristiques électriques

Voltage de fonctionnement	28VDC
Consommation d'électricité	≤ 200 W
Interface de communication	Le système de transmission de l'électricité doit être équipé d'un système de transmission de l'électricité.

Caractéristiques physiques

Dimensions (W * D * H)	φ550 * 500 mm
Le poids	≤ 60 kg

Les étiquettes

Système de navigation d'Institut central des statistiques de canalisation

Système de mesure à inertie de examen

Unité de mesure à inertie optique d'imu de fibre
