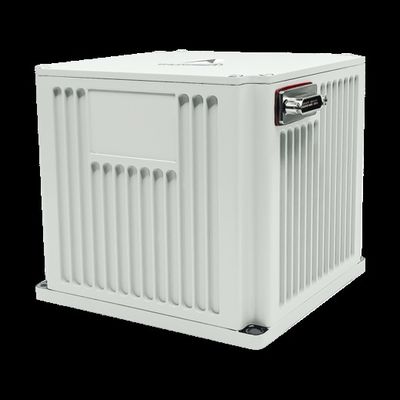

Qualité Système de navigation inertielle universel en fibre optique marine de haute fiabilité pour véhicules à roues libres et sans pilote usine

Système de navigation inertielle universel en fibre optique marine de haute fiabilité pour véhicules à roues libres et sans pilote

Name: Système de navigation inertielle universel en fibre optique marine de haute fiabilité pour véhicules à roues libres et sans pilote
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71A
Price: 10,250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: NAVI OPTICS

Numéro de modèle: TDF71A

Lieu d'origine: Chine

Attestation: CCS

Quantité minimum de commande: Un ensemble

Conditions de paiement: L/C, T/T

Emballage Standard: Carton

TDF71A.pdf

PDF

Résumé du produit

La fibre optique marine INS TDF71A offre une fiabilité élevée avec une polarisation gyroscopique de 0,01°/h, une précision de position ≤ 2 nm/h et un temps moyen entre pannes de plus de 20 000 heures. Présente une conception compacte, une faible consommation d’énergie et plusieurs modes de navigation pour les USV/UUV dans des environnements extrêmes.

Attributs personnalisés du produit

Mettre en évidence

Système de navigation maritime par fibre optique

,

Système de navigation par inertie universelle

,

Système de navigation inertielle de haute fiabilité

Description du produit

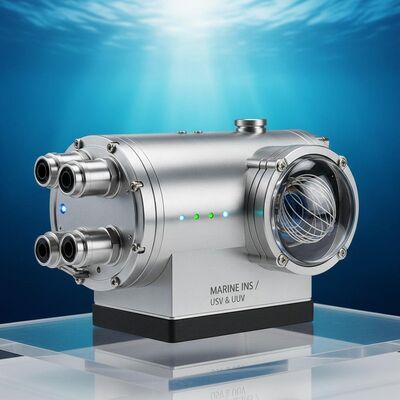

Système de navigation inertielle en fibre optique marine universelle de modèle TDF71A de haute fiabilité

Ce système de navigation inertielle laser marine polyvalent (INS) est doté de gyroscopes laser et d'accéléromètres à flexion au quartz comme composants de base de détection.Adoption d'une structure de système de navigation par inertie à démarrage, il intègre un logiciel de navigation avancé qui fonctionne à grande vitesse en interne pour fournir des données de navigation en temps réel.

Portée de l'application

Convient pour les navires de surface sans pilote (USV) de petite et moyenne taille, les véhicules sous-marins sans pilote (UUV), les armes guidées sous-marines,et autres plates-formes opérant dans des environnements complexes à grande vitesse, de grandes variations de température et de fortes vibrations.

Caractéristiques principales

Capables d'alignement et d'initialisation pendant l'amarrage ou pendant la navigation en ligne droite à vitesse constante
Des performances stables et une fiabilité élevée
Caractéristiques des fonctions de détection de défaut et d'alarme du système
Équipé d'interfaces de sortie numérique, y compris les ports série Ethernet et RS422

Spécifications techniques

Paramètre	Spécification
Le type	TDF71A
Répétabilité du biais d'accéléromètre	≤ 20 μg
Facteur de précision de l'échelle de l'accéléromètre	≤ 20 ppm
Répétabilité du biais gyroscopique	00,01°/h à 0,005°/h
Facteur de précision de l'échelle gyro	≤ 20 ppm
Marche aléatoire par gyroscope	≤ 0,003°/√hr, 1 σ
Taux angulaire	≥ ± 400°/s
Accélération angulaire	100000°/sec2
Accélération	> 25 g
Une attitude angulaire	Toute orientation
Rapidité et précision	≤ 1,8 kn
Temps de démarrage	≤ 10 secondes
Interfaces d'entrée/sortie	3 ports série full-duplex RS422, 1 port Ethernet 100M
Temps d'alignement	≤ 15 min
Précision de position (inertie pure)	≤ 2 nm/1h
Précision de position (combinaison inertie/DVL)	≤ 0,4%D
Précision de la trajectoire (AHRS)	≤ 0,1°sec (L)
Précision de l'enroulement	≤ 0,02°
Consommation d'électricité	Pour les appareils électroniques
Les dimensions	130130110 mm
Le poids	< 2,2 kg
Température de fonctionnement	-40°C à 60°C
Résistance aux chocs	15 g, demi-onde sinusoïdale 11 ms
Voltage d'entrée	Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à:
Méthode de refroidissement	Conductivité de la plaque de montage
Résistance aux vibrations	20 à 2000 Hz, 6,06 g
Résultats de l'enquête	> 20 000 heures

Les modes de fonctionnement

La gamme de produits offre plusieurs modes d'exploitation, y compris la navigation inertielle autonome, la navigation inertielle/satellite intégrée,et la navigation intégrée par inertie/aide à la vitesse pour fournir des paramètres de navigation complets pour divers types de navires de mer.

Les étiquettes

Système de navigation d'Institut central des statistiques de canalisation

Système de mesure à inertie de examen

Unité de mesure à inertie optique d'imu de fibre
