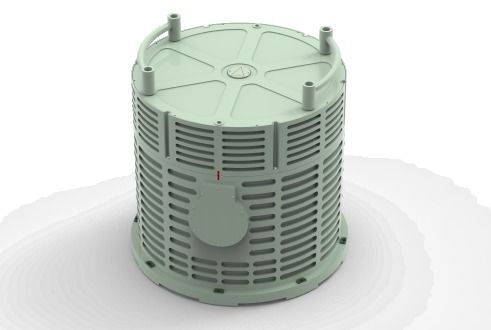

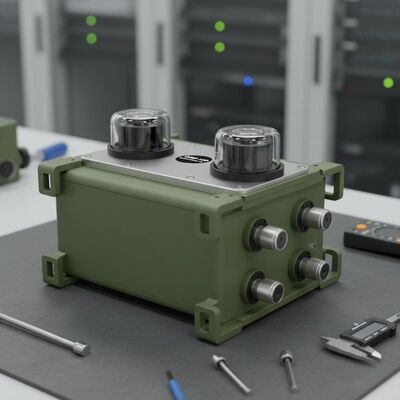

Qualité Modèle DINS-100 Système de navigation inertielle gyro laser rotatif à double axe de haute précision avec norme internationale usine

Modèle DINS-100 Système de navigation inertielle gyro laser rotatif à double axe de haute précision avec norme internationale

Name: Modèle DINS-100 Système de navigation inertielle gyro laser rotatif à double axe de haute précision avec norme internationale
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: DINS-100
Price: 10250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: NAVI OPTICS

Numéro de modèle: DINS-100

Lieu d'origine: Chine

Attestation: CCS

Quantité minimum de commande: Un ensemble

Conditions de paiement: T/T

Emballage Standard: Carton Box

DINS-100.pdf

PDF

Résumé du produit

Modèle DINS-100 : gyroscope laser rotatif à deux axes de haute précision INS avec une précision de positionnement de 2 nm/10d, une précision d'attitude de 0,005°, dispose d'un étalonnage autonome, d'une compensation de température complète et d'une excellente adaptabilité environnementale pour les applications marines et de missiles.

Attributs personnalisés du produit

Mettre en évidence

une puissance de sortie de l'air supérieure ou égale à 300 W

,

Système de navigation inertielle de haute précision

,

système de navigation laser gyroscopique avec garantie

Temps de stabilisation:

6h

Position:

2 nm/10d, point le plus élevé

Vitesse:

0,5 m/s， 1σ

Attitude:

0,005°, 1σ

Titre:

0.008×sec(Lat) deg, 1σ

Levé:

5 cm ou 5%

Température de travail:

-40℃~+55℃

Température de stockage:

-55℃~+70℃

Dimensions (L x P x H):

φ550×500 mm

Poids:

≤60kg

Description du produit

Système de navigation inertielle gyroscopique laser rotatif à deux axes de haute précision modèle DINS-100

Le système de navigation inertielle gyrolaser rotatif à deux axes DINS 100 est un équipement de navigation et de mesure inertielle haute performance conçu pour les applications exigeantes nécessitant une précision et une fiabilité exceptionnelles.

Présentation du système

Le système intègre des technologies de gyroscope laser à secousses à deux fréquences de type 90 et d'accéléromètre à flexion à quartz. L'étalonnage avancé des erreurs de haute précision, la compensation de température et l'étalonnage autonome en ligne rotatif à deux axes avec des technologies d'auto-compensation des erreurs améliorent considérablement les performances du système.

Grâce à une conception complète de blindage électromagnétique, à l’optimisation de l’équilibre thermique, à l’analyse modale des vibrations, à la conception d’étanchéité et à des processus de fabrication stricts, le système offre une excellente adaptabilité environnementale pour les opérations critiques.

Principales fonctionnalités

Gyroscope laser à secousse de machine à deux fréquences de type 90 de haute précision
Auto-étalonnage de rotation à deux axes et auto-compensation des erreurs
Capacités d’alignement initial de la base statique et de la base mobile
Étalonnage et compensation complets des paramètres d’erreur sur toute la plage de température
Compatibilité prédéfinie de l'interface GNSS/odomètre/compteur journalier
Configurable pour différents modes de navigation
Excellente adaptabilité environnementale
Conformité aux normes internationales

Applications

Systèmes de navigation pour navires
Navigation sous-marine
Positionnement et orientation des lanceurs de missiles
Mesure d'attitude de haute précision

Spécifications de performances

Heure de démarrage	6 heures
Position inertielle pure	2 nm/10d, pic
Vitesse d'inertie pure	0,5 m/s, 1σ
Attitude inertielle pure	0,005 degrés, 1σ
Cap inertiel pur	0,008*sec(Lat) degré, 1σ
Houle	5 cm ou 5%

Plage de mesure

Vitesse angulaire	±400deg/s
Accélération	±20g

Environnement de travail

Température de travail	-40℃ à +55℃
Température de stockage	-55℃ à +70℃
Vibration	0,04 g²/hz à 20-2000 Hz
Résistance aux chocs	Fonctionnement normal à 30 g à 6 ms / Aucun dommage à 50 g à 11 ms

Caractéristiques électriques

Tension de fonctionnement	28 V CC
Consommation d'énergie	≤200W
Interface de communication	RS422/RS232/CAN/Ethernet

Caractéristiques physiques

Dimensions (L * P * H)	φ550 * 500 millimètres
Poids	≤60kg
