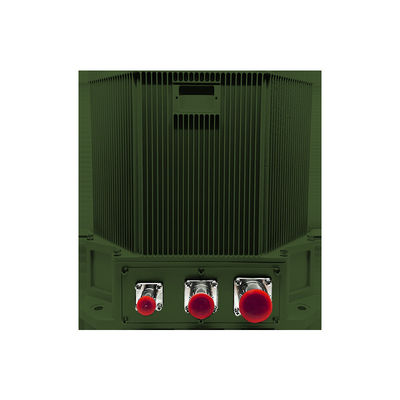

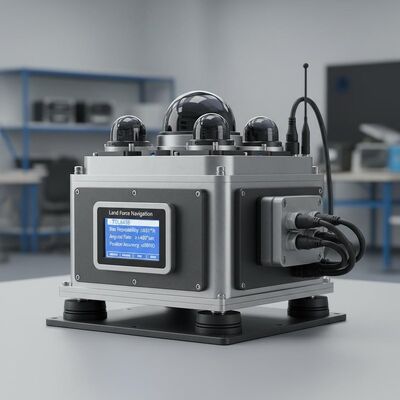

Land Force TDL645B : positionnement gyroscopique de haute précision monté sur véhicule avec une polarisation ≤0,01°/h, une vitesse angulaire de ±400°/s et un fonctionnement de -40℃~60℃. Prend en charge l'intégration ZUPT, GNSS/IMU et inertielle/odomètre pour une navigation précise dans des conditions extrêmes.
| Type de paramètre | Spécification |
|---|---|
| Modèle | TDL645B |
| Répétabilité du biais d'accéléromètre | ≤ 20 μg |
| Facteur de précision de l'échelle de l'accéléromètre | ≤ 20 ppm |
| Répétabilité du biais gyroscopique | ≤ 0,01°/h |
| Facteur de précision de l'échelle gyro | ≤ 5 ppm |
| Marche aléatoire par gyroscope | ≤ 0,003°/√ heure |
| Taux angulaire | ≥ ± 400°/s |
| Accélération angulaire | 100000°/sec2 |
| Accélération | > 25 g |
| Temps d'alignement | ≤ 15 min |
| Entraînement/sortie | 3 ports série full-duplex RS422, 1 port Ethernet 100M |
| Précision de la recherche du nord/orientation | ≤ 5 m |
| Combinaison navigation par inertie et odomètre | ≤ 0,08%D |
| Le roulement est précis (2h) | ≤ 0,4 millilitres |
| Précision de position de navigation combinée | ≤ 0,2 millilitres |
| Précision de la trajectoire (AHRS) | ≤ 0,2 millilitres |
| Précision de l'accélération et du roulement (AHRS) | ≤ 0,2 millilitres |
| Consommation d'électricité | Pour les appareils électroniques |
| Le poids | < 6,5 kg |
| Température de fonctionnement | -40°C à 60°C |
| Résistance aux chocs | 15 g, demi-onde sinusoïdale 11 ms |
| Voltage d'entrée | Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à: |
| Méthode de refroidissement | Conductivité de la plaque de montage |
| Résistance aux vibrations | 20 à 2000 Hz, 6,06 g |
| Résultats de l'enquête | >15000 heures |
