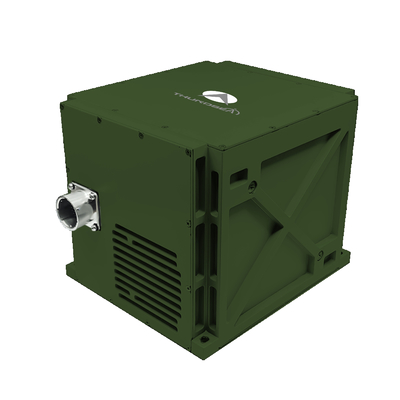

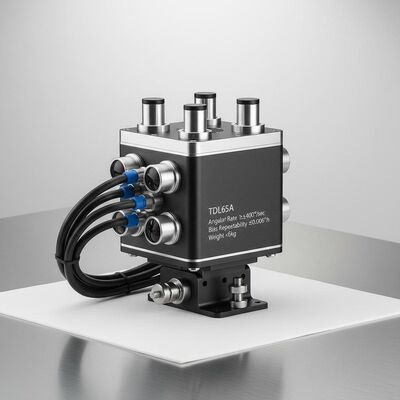

Le système gyroscopique optique monté sur véhicule TDL65A offre une répétabilité de polarisation ≤0,006°/h et une vitesse angulaire ≥±400°/s. Prend en charge l'intégration de ZUPT, GNSS et odomètre pour les chars, les drones et les véhicules d'enquête. Fonctionne dans des conditions extrêmes (-40 ℃ ~ 60 ℃) avec un temps moyen entre pannes de plus de 20 000 heures.
| Type de paramètre | Spécification |
|---|---|
| Modèle | TDL65A |
| Répétabilité du biais d'accéléromètre | ≤ 10 μg |
| Facteur de précision de l'échelle de l'accéléromètre | ≤ 10 ppm |
| Répétabilité du biais gyroscopique | ≤ 0,006°/h |
| Facteur de précision de l'échelle gyro | ≤ 3 ppm |
| Marche aléatoire par gyroscope | ≤ 0,0015°/√h |
| Taux angulaire | ≥ ± 400°/s |
| Accélération angulaire | 100000°/sec2 |
| Accélération | > 25 g |
| Une attitude angulaire | Toute orientation |
| Temps d'alignement | ≤ 8 minutes |
| Entraînement/sortie | 3 ports série full-duplex RS422, 1 port Ethernet 100M |
| Précision de la recherche du nord/orientation | ≤ 7 m |
| Combinaison navigation par inertie et odomètre | ≤ 0,2%D |
| Le roulement est précis (2h) | ≤1,0mL |
| Précision de position de navigation combinée | ≤ 0,5 millilitres |
| Précision du titre AHRS | ≤ 0,5 millilitres |
| Précision AHRS de la hauteur et du roulement | ≤ 0,2 millilitres |
| Consommation d'électricité | < 30 W |
| Les dimensions | 193*169*160 mm |
| Le poids | < 6 kg |
| Température de fonctionnement | -40 à 60 °C |
| Résistance aux chocs | 15 g, demi-onde sinusoïdale 11 ms |
| Voltage d'entrée | Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à: |
| Méthode de refroidissement | Conductivité de la plaque de montage |
| Résistance aux vibrations | 20 à 2000 Hz, 6,06 g |
| Résultats de l'enquête | > 20 000 heures |
