Qualité TDL46A Équipement de positionnement optique gyro monté sur véhicule avec une précision de position ≤ 0,3%D ≤ 8 min Temps d'alignement et système de navigation inertielle de haute fiabilité usine

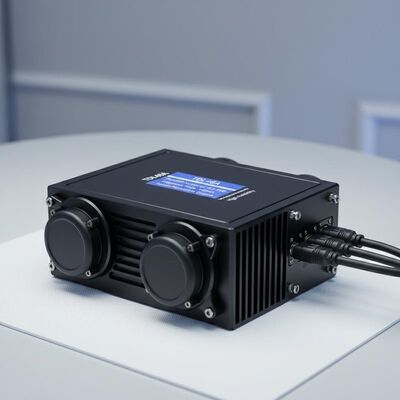

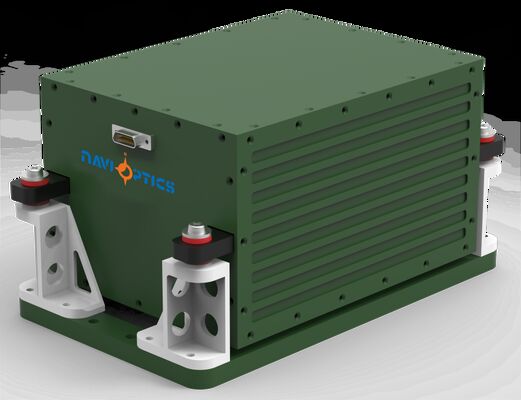

TDL46A Équipement de positionnement optique gyro monté sur véhicule avec une précision de position ≤ 0,3%D ≤ 8 min Temps d'alignement et système de navigation inertielle de haute fiabilité

Name: TDL46A Équipement de positionnement optique gyro monté sur véhicule avec une précision de position ≤ 0,3%D ≤ 8 min Temps d'alignement et système de navigation inertielle de haute fiabilité
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL46A
Price: 10,250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: NAVI OPTICS

Numéro de modèle: TDL46A

Lieu d'origine: Chine

Attestation: CCS

Quantité minimum de commande: Un ensemble

Capacité d'approvisionnement: 10 ensembles par mois

Délai de livraison: 5-8 jours ouvrables

Emballage Standard: Boîte de carton

TDL46A.pdf

PDF

Résumé du produit

L'équipement de positionnement gyroscopique optique monté sur véhicule TDL46A offre une navigation de haute précision avec une précision ≤ 10 m, prend en charge plusieurs modes d'intégration (ZUPT/GNSS/odomètre) et fonctionne dans des conditions extrêmes (-40 ℃ ~ 60 ℃). Faible consommation d'énergie (<20 W), conception compacte et temps moyen entre pannes de plus de 20 000 heures pour des performances fiables dans les véhicules militaires et industriels.

Attributs personnalisés du produit

Mettre en évidence

Équipement de positionnement et d'orientation optique

,

Équipement gyroscopique optique monté sur véhicule

,

Unité de mesure inertielle montée sur véhicule

Description du produit

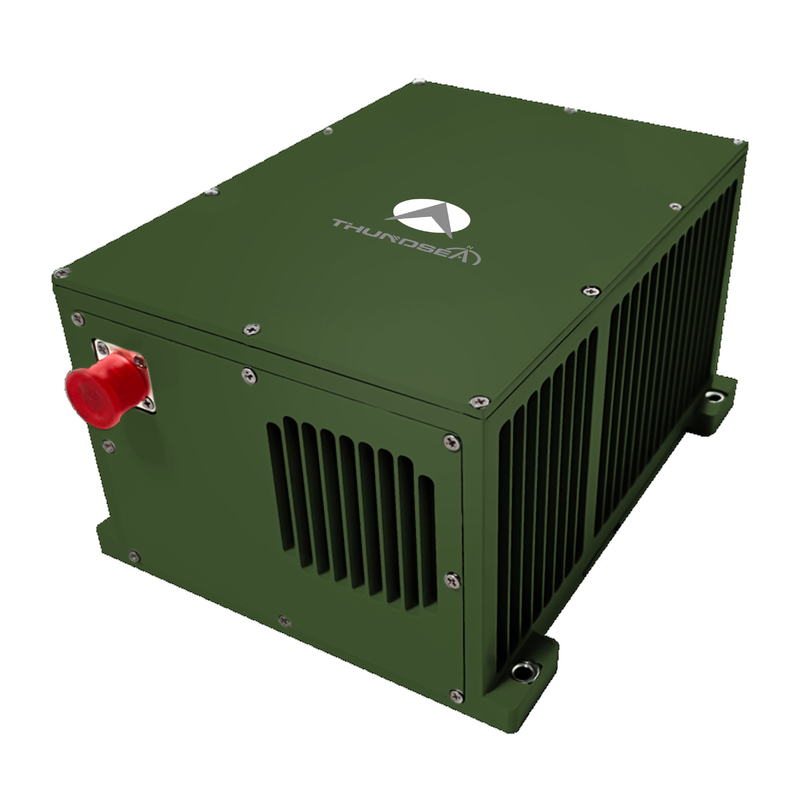

TDL46A équipement d'orientation de positionnement optique gyro monté sur véhicule

Le système de positionnement et d'orientation optique du gyro TDL46A monté sur un véhicule utilise des gyroscopes laser ou à fibre optique avancés combinés à des accéléromètres à quartz comme capteurs inertiels de base.Utilisation d'une architecture de système de navigation inertielle (SINS) à démarrage par câble avec des algorithmes de navigation sophistiqués, il fournit des données de positionnement, d'orientation et de navigation en temps réel pour diverses applications de plateforme de véhicules.

Capacités opérationnelles

Ce système prend en charge plusieurs modes d'exploitation, notamment la mise à jour à vitesse zéro (ZUPT), la navigation intégrée GNSS/INS et la navigation intégrée compteur de kilomètres/INS,fournir des paramètres complets de navigation des véhicules dans divers scénarios opérationnels.

Champs d'application

Véhicules d'arpentage géodésique
Chars et véhicules blindés
Systèmes d'artillerie autopropulsés
Véhicules de combat d'infanterie
Véhicules terrestres sans pilote
Trains à grande vitesse
Véhicules de machines agricoles

Caractéristiques de performance

Opérationnel dans les régions de haute latitude (± 65°), les environnements extrêmement froids et à haute altitude
Capacité de navigation autonome avec mise à jour à vitesse zéro (ZUPT)
Navigation intégrée avec compteur de kilomètres et systèmes par satellite
Haute fiabilité pour les applications les plus exigeantes
Alignement et initialisation dans les états statique et dynamique (en mouvement)

Spécifications techniques

Type de paramètre	Spécification
Modèle	TDL46A
Accéléromètre - Répétabilité du biais des mois	≤ 20 μg
Accéléromètre - Facteur de précision de l'échelle des mois	≤ 20 ppm
Répétabilité du gyro-bias	≤ 0,008°/h
Précision par facteur d'échelle	≤ 5 ppm
Le gyro: une marche aléatoire	≤ 0,003°/√ heure
Taux angulaire	≥ ± 400°/s
Accélération angulaire	100000°/sec2
Accélération	> 25 g
Une attitude angulaire	Toute orientation
Temps d'alignement	≤ 8 minutes
Entraînement/sortie	3 ports série full-duplex RS422, 1 port Ethernet 100M
Précision de position - Trouver le nord/Orientation	≤ 10 m
Combinaison navigation par inertie et odomètre	≤ 0,3%D
Précision de la recherche du nord/orientation	≤1,0mL
Résistance à l'usure	≤ 1,5 millilitres
Précision de position de navigation combinée	≤ 0,75mil
Applications AHRS - Précision des rubriques	≤ 0,75mil
Applications du système AHRS - précision de l'accélération et du roulement	≤ 0,35 millilitres
Consommation d'électricité	Pour les appareils électroniques
Les dimensions	195160108 mm
Le poids	< 3,9 kg
Température de fonctionnement	-40°C à +60°C
Résistance aux chocs	15 g, demi-onde sinusoïdale 11 ms
Voltage d'entrée	DC24V (± 25%)
Méthode de refroidissement	Conductivité de la plaque de montage
Résistance aux vibrations	20 à 2000 Hz, 6,06 g
Résultats de l'enquête	> 20 000 heures

Les étiquettes

Système de navigation d'Institut central des statistiques de canalisation

Système de mesure à inertie de examen

Unité de mesure à inertie optique d'imu de fibre
