Qualité TDL45C équipement de positionnement optique gyroscopique monté sur véhicule avec une marche aléatoire ≤ 0,003°/√h, une vitesse angulaire ≥ ± 400°/sec et une fréquence MTBF > 15000 heures usine

TDL45C équipement de positionnement optique gyroscopique monté sur véhicule avec une marche aléatoire ≤ 0,003°/√h, une vitesse angulaire ≥ ± 400°/sec et une fréquence MTBF > 15000 heures

Name: TDL45C équipement de positionnement optique gyroscopique monté sur véhicule avec une marche aléatoire ≤ 0,003°/√h, une vitesse angulaire ≥ ± 400°/sec et une fréquence MTBF > 15000 heures
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: NAVI OPTICS

Numéro de modèle: TDL45C

Lieu d'origine: Chine

Attestation: CCS

Quantité minimum de commande: Un ensemble

Capacité d'approvisionnement: 10 ensembles par mois

Délai de livraison: 5-8 jours ouvrables

Emballage Standard: Boîte de carton

TDL45C.pdf

PDF

Résumé du produit

Le système gyroscopique optique monté sur véhicule TDL45C offre une précision de positionnement ≤ 5 m avec un temps moyen entre pannes de plus de 15 000 heures. Comprend une vitesse angulaire de ± 400 °/s, un fonctionnement de -40 ℃ à 60 ℃ et plusieurs modes de navigation pour les véhicules militaires et industriels.

Attributs personnalisés du produit

Mettre en évidence

Équipement de gyroscope optique monté sur véhicule

,

Équipement de navigation inertielle par gyroscope optique

Répétabilité des mois:

≤10μg

Facteur de précision de l'échelle des mois:

≤10 ppm

Répétabilité du biais:

≤0.01°/h

Facteur d'échelle de précision:

≤5 ppm

Marche au hasard:

≤0,003°/√h

Taux angulaire:

≥±400°/sec

Accélération angulaire:

100 000°/sec2

MTBF:

>15000 heures

Description du produit

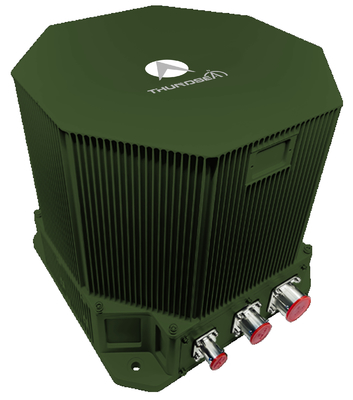

TDL45C équipement de positionnement et d'orientation optique gyro monté sur véhicule

L'équipement de positionnement et d'orientation optique gyro TDL45C monté sur un véhicule utilise des gyros laser ou de fibre optique avancés et des accéléromètres à quartz comme capteurs de base.Utilisation d'une architecture de système de navigation inertielle en cordage avec un logiciel de navigation sophistiqué, il fournit des données de navigation en temps réel sur plusieurs modes de fonctionnement, y compris la mise à jour à vitesse zéro (ZUPT), la navigation intégrée par inertie/satellite,et navigation intégrée par inertie/odomètre.

Champs d'application

Ce système de positionnement optique gyroscopique est compatible avec diverses plateformes de véhicules, y compris les véhicules d'arpentage géodésique, les plates-formes de combat blindées (chars, artillerie autopropulsée,véhicules de combat d'infanterie), les véhicules terrestres sans pilote (UGV), les systèmes ferroviaires à grande vitesse, les machines agricoles et autres plateformes mécanisées nécessitant une navigation de précision.Cette solution polyvalente répond aux besoins de positionnement des civils, militaires et industrielles.

Caractéristiques de performance

Navigation autonome avec capacité de mise à jour à vitesse zéro (ZUPT)
Navigation intégrée avec compteur de kilomètres et systèmes par satellite
Alignement et initialisation dans les états statique et dynamique (en mouvement)
Convient pour les régions à haute latitude (± 65°), extrêmement froides et à haute altitude
Conception de haute fiabilité pour les environnements exigeants

Spécifications techniques

Catégorie de paramètres	Spécification	Valeur
Accéléromètre	Répétabilité des mois	≤ 10 μg
	Facteur de précision de l'échelle des mois	≤ 10 ppm
	Le gyro	Répétabilité des biais	≤ 0,01°/h
Facteur d'échelle de précision		≤ 5 ppm
Une promenade aléatoire		≤ 0,003°/√ heure
Caractéristiques	Taux angulaire	≥ ± 400°/s
	Accélération angulaire	100000°/sec2
	Accélération	> 25 g
	Une attitude angulaire	Toute orientation
Résultats	Temps d'alignement	≤ 15 min
Entraînement/sortie	Interfaces	3 ports série full-duplex RS422, 1 port Ethernet 100M
Précision de la position	Précision de la recherche du nord/orientation	≤ 5 m
	Combinaison navigation par inertie et odomètre	≤ 0,05%D
	Précision de la recherche du nord/orientation	≤ 0,3 millilitres
	Résistance à l'usure	≤ 0,3 millilitres
	Précision de position de navigation combinée	≤ 0,2 millilitres
Performances des applications du système de surveillance des données	Précision de la direction	≤ 0,2 millilitres
	Précision de l'enroulement	≤ 0,2 millilitres
Caractéristiques	Consommation d'électricité	Pour les appareils électroniques
	Le poids	< 8,2 kg
	Plage de température	-40°C à 60°C
	Résistance aux chocs	15 g, demi-onde sinusoïdale 11 ms
	Voltage d'entrée	Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à:
	Méthode de refroidissement	Conductivité de la plaque de montage
	Résistance aux vibrations	20 à 2000 Hz, 6,06 g
	Résultats de l'enquête	>15000 heures
