Qualité TDF71A équipement de positionnement optique gyroscopique monté sur véhicule avec une répétabilité de biais ≤ 0,01°/h, > 20 000 heures MTBF et ≤ 5 min de temps d'alignement usine

TDF71A équipement de positionnement optique gyroscopique monté sur véhicule avec une répétabilité de biais ≤ 0,01°/h, > 20 000 heures MTBF et ≤ 5 min de temps d'alignement

Name: TDF71A équipement de positionnement optique gyroscopique monté sur véhicule avec une répétabilité de biais ≤ 0,01°/h, > 20 000 heures MTBF et ≤ 5 min de temps d'alignement
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71A
Price: 10,250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: NAVI OPTICS

Numéro de modèle: TDF71A

Lieu d'origine: Chine

Attestation: CCS

Quantité minimum de commande: Un ensemble

Capacité d'approvisionnement: 10 ensembles par mois

Délai de livraison: 5-8 jours ouvrables

Emballage Standard: Boîte de carton

TDF71A.pdf

PDF

Résumé du produit

TDF71A équipement de positionnement et d'orientation optique gyro monté sur véhicule Système de navigation avancé du véhicule Le système de positionnement et d'orientation optique du gyroscope monté sur le véhicule utilise des gyroscopes laser ou à fibre optique combinés à des accéléromètres à ...

Attributs personnalisés du produit

Mettre en évidence

Équipement de positionnement optique gyro

,

Navigation inertielle des forces terrestres

,

Navigation inertielle de haute précision

Répétabilité des mois:

≤20μg

Facteur de précision de l'échelle des mois:

≤20 ppm

Répétabilité du biais:

≤0.01°/h

Facteur d'échelle de précision:

≤20 ppm

Marche au hasard:

≤0,003°/√h

Vibration:

20 ~ 2000 Hz, 6,06 g

MTBF:

>20000 heures

Description du produit

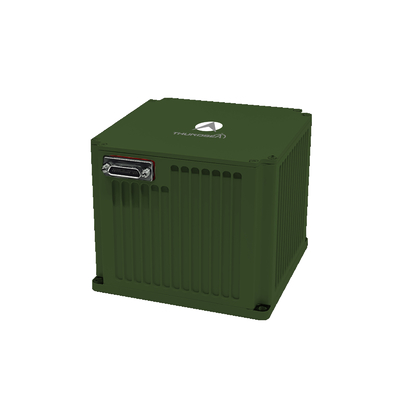

TDF71A équipement de positionnement et d'orientation optique gyro monté sur véhicule

Système de navigation avancé du véhicule

Le système de positionnement et d'orientation optique du gyroscope monté sur le véhicule utilise des gyroscopes laser ou à fibre optique combinés à des accéléromètres à quartz comme composants de détection de base.Fonctionnant selon une architecture de système de navigation inertielle de décapageCette série de produits prend en charge plusieurs configurations opérationnelles, y compris la mise à jour à vitesse zéro (ZUPT),navigation intégrée par inertie/satellite, et la navigation par fusion inertielle/odomètre, fournissant des paramètres complets de mouvement du véhicule pour diverses exigences de plateforme mobile.

Champs d'application

Véhicules d'arpentage géodésique
Chars et artillerie autopropulsée
Véhicules de combat d'infanterie
Véhicules sans pilote
Trains à grande vitesse
Véhicules de machines agricoles

Caractéristiques de performance

Capables d'alignement et d'initialisation dans des états statiques ou dynamiques (en mouvement)
Caractéristiques de navigation autonome, mise à jour à vitesse zéro (ZUPT) et navigation intégrée avec compteur de kilomètres et/ou systèmes satellites
Convient pour une utilisation dans les régions à haute latitude (± 65°), extrêmement froides et à haute altitude
Haute fiabilité et performances robustes

Spécifications techniques

Le type	TDF71A
Accéléromètre
Répétabilité des mois	≤ 20 μg
Facteur de précision de l'échelle des mois	≤ 20 ppm
Le gyro
Répétabilité des biais	≤ 0,01°/h
Facteur d'échelle de précision	≤ 20 ppm
Marche au hasard	≤ 0,003°/√ heure
Caractéristiques
Taux angulaire	≥ ± 400°/s
Accélération angulaire	100000°/sec2
Accélération	> 25 g
Une attitude angulaire	Toute orientation
Temps d'alignement	≤ 5 minutes
Entraînement/sortie
Interfaces	3 ports série full-duplex RS422, 1 port Ethernet 100M
Précision de la position
Résultats de la recherche de l'orientation nord	- Je ne sais pas.
Combinaison navigation par inertie/odomètre	≤ 0,4%D
Résultats de la recherche de l'orientation nord	≤ 3,0 millilitres
Précision de maintien du roulement/2h	≤ 4,0 millilitres
Précision de position de navigation combinée	≤ 2,0 millilitres
Performances des applications du système de surveillance des données
Précision de la direction	≤ 2,0 millilitres
Précision de l'enroulement	≤ 0,5 millilitres
Caractéristiques
Consommation d'électricité	Pour les appareils électroniques
Les dimensions	110110100
Le poids	< 2,2 kg
Température	-40°C à 60°C
Le choc	15 g, demi-onde sinusoïdale 11 ms
Voltage d'entrée	Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à:
Réfrigération	Conductivité de la plaque de montage
Vibration	20 à 2000 Hz, 6,06 g
Résultats de l'enquête	> 20 000 heures
