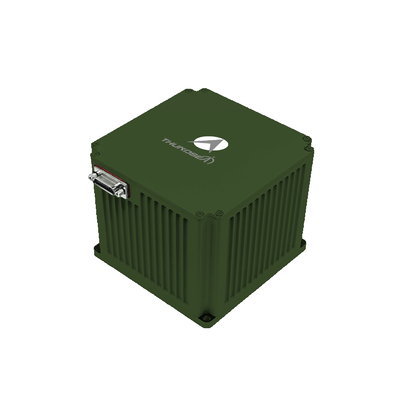

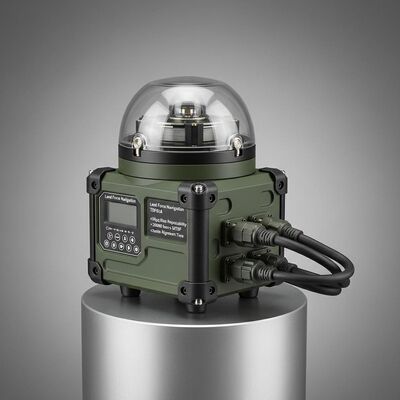

L'équipement de positionnement gyroscopique optique monté sur véhicule TDF61A offre une navigation de haute précision avec une répétabilité de polarisation ≤ 0,03°/h et un temps moyen entre pannes > 20 000 heures. Comprend un alignement dynamique, un fonctionnement multimode (ZUPT/navigation intégrée) et des performances robustes dans des conditions extrêmes (-40 ℃ ~ 60 ℃).
Le dispositif de positionnement et d'orientation optique des gyros monté sur le véhicule utilise des gyros laser ou à fibre optique et des accéléromètres à quartz comme capteurs de base.Utilisation d'une architecture de système de navigation inertielle en cordage avec un logiciel de navigation avancéLa série de produits offre plusieurs modes de fonctionnement, notamment la mise à jour à vitesse zéro (ZUPT), la navigation intégrée par inertie/satellite,et navigation intégrée par inertie/odomètre, fournissant des paramètres complets de navigation du véhicule pour diverses plateformes montées sur le véhicule.
| Modèle | TDF61A |
| Répétabilité des mois | ≤ 50 μg |
| Facteur de précision de l'échelle des mois | ≤ 50 ppm |
| Répétabilité des biais | ≤ 0,03°/h, 1 σ |
| Facteur d'échelle de précision | ≤ 50 ppm |
| Marche au hasard | ≤ 0,01°/√ heure |
| Taux angulaire | ≥ ± 400°/s |
| Accélération angulaire | 100000°/sec2 |
| Accélération | > 40 g |
| Une attitude angulaire | Toute orientation |
| Temps d'alignement | ≤ 5 minutes |
| Interfaces | 3 ports série full-duplex RS422, 1 port Ethernet 100M |
| Combinaison navigation par inertie/odomètre | ≤ 1%D |
| Résultats de la recherche de l'orientation nord | ≤ 5,0 millilitres |
| Précision de maintien du roulement/2h | ≤ 6,0 millilitres |
| Précision de position de navigation combinée | ≤ 3,0 millilitres |
| Précision de la direction | ≤ 3,0 millilitres |
| Précision de l'enroulement | ≤1,0mL |
| Consommation d'électricité | Pour les appareils électroniques |
| Les dimensions | 110*110*100 mm |
| Le poids | < 1,7 kg |
| Température de fonctionnement | -40°C à 60°C |
| Résistance aux chocs | 15 g, demi-onde sinusoïdale 11 ms |
| Voltage d'entrée | Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à: |
| Méthode de refroidissement | Conductivité de la plaque de montage |
| Résistance aux vibrations | 20 à 2000 Hz, 6,06 g |
| Résultats de l'enquête | > 20 000 heures |
