Qualité TDF71A Système de navigation optique gyro-inertieuse aéroportée avec une répétabilité de biais ≤ 20 μg, une fréquence de déplacement maximale > 20 000 heures et une marche aléatoire ≤ 0,005°/√h usine

TDF71A Système de navigation optique gyro-inertieuse aéroportée avec une répétabilité de biais ≤ 20 μg, une fréquence de déplacement maximale > 20 000 heures et une marche aléatoire ≤ 0,005°/√h

Name: TDF71A Système de navigation optique gyro-inertieuse aéroportée avec une répétabilité de biais ≤ 20 μg, une fréquence de déplacement maximale > 20 000 heures et une marche aléatoire ≤ 0,005°/√h
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF71A
Price: 10,250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: NAVI OPTICS

Numéro de modèle: TDF71A

Lieu d'origine: Chine

Attestation: CCS

Quantité minimum de commande: Un ensemble

Capacité d'approvisionnement: 10 ensembles par mois

Délai de livraison: 5-8 jours ouvrables

Conditions de paiement: L/C,T/T

Emballage Standard: Boîte de carton

TDF71A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Résumé du produit

Le gyroscope optique aéroporté INS TDF71A offre une précision de position ≤ 2 nm/h avec un temps moyen entre pannes > 20 000 heures. Comprend une fusion multi-capteurs, un alignement ≤ 8 min et des performances robustes dans des conditions extrêmes (-40 °C ~ 60 °C, choc de 15 g).

Attributs personnalisés du produit

Mettre en évidence

Système de guidage par inertie

,

Navigation optique gyroparticulière aérienne

Répétabilité des mois:

≤20μg

Facteur de précision de l'échelle des mois:

≤20 ppm

Répétabilité du biais:

≤ 0,01°/h

Facteur d'échelle de précision:

≤20 ppm

Marche au hasard:

≤ 0,005°/√ heure

Vibration:

20 ~ 2000 Hz, 6,06 g

MTBF:

>20000 heures

Description du produit

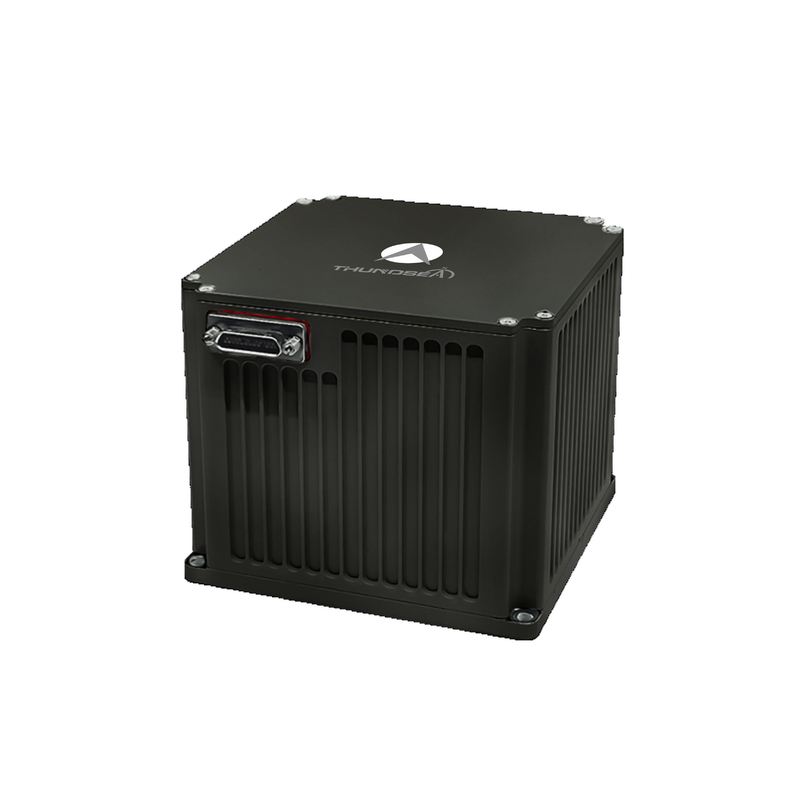

Navigation aérienne TDF71A Navigation optique gyroscopique aéroportée

Le système de navigation aérienne optique gyro-inertieuse TDF71A utilise des gyroscopes optiques et des accéléromètres à quartz comme composants de détection de base, en utilisant une architecture de système de fixation ou modulée.Avec des algorithmes de navigation intégrés à grande vitesseCe système intègre le GNSS, l'altimètre céleste, le baromètre, la radio-navigation, la navigation par satellite et le système de navigation par satellite.et des entrées de perception visuelle grâce à des architectures de fusion configurables adaptées aux exigences de la mission.

Champs d'application

Adapté aux drones à voilure fixe, aux drones à voilure tournante et aux véhicules aéroportés spécialisés.

Caractéristiques de performance

Prend en charge la commutation entre l'auto-alignement, l'alignement de base mobile et l'alignement de transfert
Fusion multi-capteurs intégrant des données de navigation par satellite, céleste, altimètre, radio et visuelle
Capables d'être alignés sur des plates-formes vibrantes au sol et en vol
Équipé de fonctions de détection des défauts du système et d'alarme

Spécifications techniques

Paramètre	Spécification
Le type	TDF71A
Répétabilité du biais d'accéléromètre	≤ 20 μg
Facteur de précision de l'échelle de l'accéléromètre	≤ 20 ppm
Répétabilité du biais gyroscopique	≤ 0,01°/h
Facteur de précision de l'échelle gyro	≤ 20 ppm
Marche aléatoire par gyroscope	≤ 0,005°/√ heure
Précision de position (inertie pure)	≤ 2 nm/1h
Précision de position (INS+satellite)	Mieux que la précision du satellite.
Précision de vitesse (inertie pure)	≤ 1,5 m/s
La précision de la vitesse (INS+satellite)	≤ 0,2 m/s
Taux angulaire	≥ ± 400°/s
Accélération angulaire	100000°/sec2
Accélération	> 25 g
Une attitude angulaire	Toute orientation
Temps d'alignement	≤ 8 minutes
Entraînement/sortie	3 ports série full-duplex RS422, 1 port Ethernet 100M
Précision de la trajectoire AHRS (inertie pure)	≤ 0,2°sec (L)
Précision de la trajectoire AHRS (navigation par satellite)	≤ 0,1°sec (L)
Précision de mise en marche et de roulement (inertie pure)	≤ 0,03°
Précision de l'inclinaison et du roulement (navigation par satellite)	≤ 0,02°
Consommation d'électricité	Pour les appareils électroniques
Les dimensions	130130100 mm
Le poids	< 2,2 kg
Température de fonctionnement	-40°C à 60°C
Résistance aux chocs	15 g, demi-onde sinusoïdale 11 ms
Voltage d'entrée	Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à:
Méthode de refroidissement	Conductivité de la plaque de montage
Résistance aux vibrations	20 à 2000 Hz, 6,06 g
Résultats de l'enquête	> 20 000 heures
