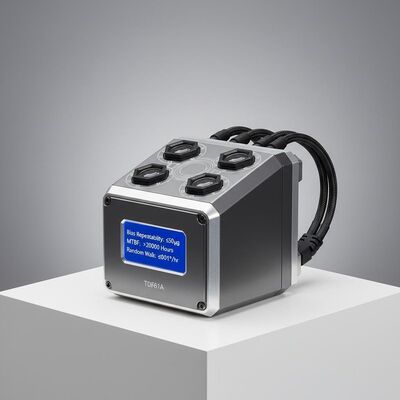

Qualité TDF61A Système de navigation optique gyro-inertieuse aéroportée avec une répétabilité de biais ≤ 50 μg, > 20 000 heures MTBF et une marche aléatoire ≤ 0,01°/√h pour la navigation aérienne usine

TDF61A Système de navigation optique gyro-inertieuse aéroportée avec une répétabilité de biais ≤ 50 μg, > 20 000 heures MTBF et une marche aléatoire ≤ 0,01°/√h pour la navigation aérienne

Name: TDF61A Système de navigation optique gyro-inertieuse aéroportée avec une répétabilité de biais ≤ 50 μg, > 20 000 heures MTBF et une marche aléatoire ≤ 0,01°/√h pour la navigation aérienne
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF61A
Price: 10,250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: NAVI OPTICS

Numéro de modèle: TDF61A

Lieu d'origine: Chine

Attestation: CCS

Quantité minimum de commande: Un ensemble

Capacité d'approvisionnement: 10 ensembles par mois

Délai de livraison: 5-8 jours ouvrables

Conditions de paiement: L/C,T/T

Emballage Standard: Boîte de carton

TDF61A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Résumé du produit

Le gyroscope optique aéroporté INS TDF61A offre une précision de position ≤ 4 nm/h avec une fusion multi-capteurs. Offre un temps moyen entre pannes de plus de 20 000 heures, un fonctionnement de -40 °C à 60 °C et prend en charge l'alignement sol/en vol pour les drones à voilure fixe/tournante.

Attributs personnalisés du produit

Mettre en évidence

système de navigation inertielle aviation

,

Navigation optique gyroparticulière aérienne

Répétabilité des mois:

≤ 50 μg

Facteur de précision de l'échelle des mois:

≤500 ppm

Répétabilité du biais:

≤ 0,3°/h

Facteur d'échelle de précision:

≤500 ppm

Marche au hasard:

≤ 0,01°/√ heure

Vibration:

20 ~ 2000 Hz, 6,06 g

MTBF:

>20000 heures

Description du produit

Navigation aérienne TDF61A Navigation optique gyroscopique aéroportée

Le système de navigation par inertie optique gyroscopique TDF61A utilisé dans l'air utilise des gyroscopies optiques et des accéléromètres à quartz comme composants de détection de base.fonctionnant sous une architecture de navigation à démarrage ou à dither-modulationUn logiciel intégré à grande vitesse traite les données des capteurs en temps réel pour fournir des sorties de positionnement et d'orientation continues.Ce système intègre plusieurs sources de navigation, y compris les signaux satellites GNSS, observations célestes, altimétrie barométrique, aides à la radionavigation et odométrie visuelle basées sur les exigences de la mission.

Champs d'application

Adapté aux drones à voilure fixe, aux drones à voilure tournante et aux véhicules aéroportés spécialisés.

Caractéristiques de performance

Capables d'être alignés sur des plates-formes vibrantes au sol et en vol
Prend en charge la commutation entre l'auto-alignement, l'alignement de base mobile et l'alignement de transfert
Fusion multi-capteurs intégrant des données de navigation par satellite, céleste, altimètre, radio et visuelle
Fonctions de détection de défaut et d'alarme du système

Spécifications techniques

Le type
Modèle	TDF61A
Accéléromètre
Répétabilité des biais	≤ 50 μg
Facteur d'échelle de précision	≤ 500 ppm
Le gyro
Répétabilité des biais	≤ 0,3°/h
Facteur d'échelle de précision	≤ 500 ppm
Une promenade aléatoire	≤ 0,01°/√ heure
Performance de la navigation
Précision de position (inertie pure)	≤ 4 nm/1h
La précision de la position (INS/GNSS)	Mieux que la précision du satellite.
Précision de vitesse (inertie pure)	≤ 3,0 m/s
La précision de la vitesse (INS/GNSS)	≤ 0,2 m/s
Dimension dynamique
Taux angulaire	≥ ± 400°/s
Accélération angulaire	100000°/sec2
Accélération	> 25 g
Une attitude angulaire	Toute orientation
Performances du système AHRS
Précision de la trajectoire (inertie pure)	≤ 0,4°sec (L)
Précision de la trajectoire (INS/GNSS)	≤ 0,2°sec (L)
Précision de l'accélération et du roulement (inertie pure)	≤ 0,08°
La précision de l'inclinaison et du roulement (INS / GNSS)	≤ 0,03°
Caractéristiques physiques
Consommation d'électricité	Pour les appareils électroniques
Les dimensions	110110100 mm
Le poids	< 1,7 kg
Température de fonctionnement	-40°C à +60°C
Résistance aux chocs	15 g, demi-onde sinusoïdale 11 ms
Vibration	20 à 2000 Hz, 6,06 g
Voltage d'entrée	Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à:
Méthode de refroidissement	Conductivité de la plaque de montage
Résultats de l'enquête	> 20 000 heures
Interfaces
Entraînement/sortie	3 ports série full-duplex RS422, 1 port Ethernet 100M
Alignement
Temps d'alignement	≤ 5 minutes
