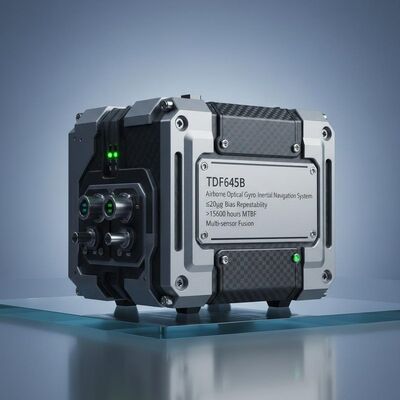

Qualité TDF645B Système de navigation optique gyro-inertieuse aéroportée avec une répétabilité de biais ≤ 20 μg, > 15000 heures MTBF et fusion multi-capteurs usine

TDF645B Système de navigation optique gyro-inertieuse aéroportée avec une répétabilité de biais ≤ 20 μg, > 15000 heures MTBF et fusion multi-capteurs

Name: TDF645B Système de navigation optique gyro-inertieuse aéroportée avec une répétabilité de biais ≤ 20 μg, > 15000 heures MTBF et fusion multi-capteurs
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF645B
Price: 10,250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: NAVI OPTICS

Numéro de modèle: TDF645B

Lieu d'origine: Chine

Attestation: CCS

Quantité minimum de commande: Un ensemble

Capacité d'approvisionnement: 10 ensembles par mois

Délai de livraison: 5-8 jours ouvrables

Conditions de paiement: L/C,T/T

Emballage Standard: Boîte de carton

TDF645B Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Résumé du produit

Le gyroscope optique aéroporté INS TDF645B offre une précision de position ≤ 1 nm/6 h avec fusion multi-capteurs. Comprend plus de 15 000 heures de temps moyen entre pannes, un fonctionnement de -40 ℃ à 60 ℃ et prend en charge l'intégration de la navigation satellite/céleste/visuelle pour des performances UAV supérieures.

Attributs personnalisés du produit

Mettre en évidence

Navigation optique gyroparticulière aérienne

,

Unité de mesure inertielle (IMU) aéronautique

,

Unité de mesure inertielle (IMU) à gyroscope optique

Répétabilité des mois:

≤20μg

Facteur de précision de l'échelle des mois:

≤20 ppm

Répétabilité du biais:

≤ 0,008°/h

Facteur d'échelle de précision:

≤20 ppm

Marche au hasard:

≤0,003°/√h

Vibration:

20 ~ 2000 Hz, 6,06 g

MTBF:

>15000 heures

Description du produit

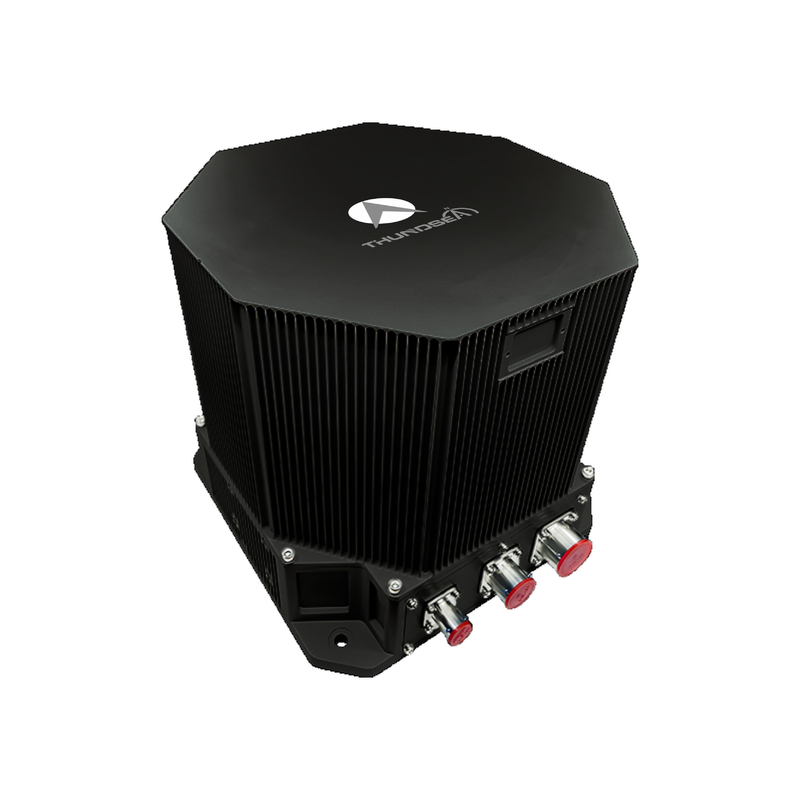

Navigation aérienne TDF645B Navigation optique gyroscopique aéroportée

Le système de navigation optique gyro-inertieuse aéroportée (INS) utilise des gyroscopes optiques et des accéléromètres à quartz comme composants de base de détection,utilisant soit une architecture de système de liaison, soit une architecture de système dithered (modulé)Fonctionnant avec un logiciel de navigation avancé à haute vitesse de traitement, le système fournit des données de navigation en temps réel grâce à son noyau informatique sophistiqué.

Cette série de produits est dotée de capacités d'intégration multi-sources, prenant en charge la fusion de la navigation par satellite, de la navigation céleste, de la radionavigation, des données d'altitude,et systèmes de navigation visuelle selon les exigences de la missionOffrant des modes d'exploitation flexibles allant de la navigation purement inertielle à la fusion multi-capteurs optimisée, il fournit des paramètres de navigation complets, y compris la position précise, la vitesseles informations relatives à l'état d'avancement et à l'attitude pour les plates-formes aériennes.

Champs d'application

Adapté aux drones à voilure fixe, aux drones à voilure tournante et aux véhicules aéroportés spécialisés.

Caractéristiques de performance

Prend en charge la fusion multi-capteurs, incorporant des données de navigation par satellite, céleste, altimètre, radio et visuelle
Prend en charge la commutation entre l'auto-alignement, l'alignement de base mobile et l'alignement de transfert en fonction des besoins du client
Capables d'être alignés sur des plates-formes vibrantes au sol et en vol
Équipé de fonctions de détection des défauts du système et d'alarme

Spécifications techniques

Type de paramètre	Spécification	Valeur
Accéléromètre	Répétabilité des mois	≤ 20 μg
Accéléromètre	Facteur de précision de l'échelle des mois	≤ 20 ppm
Le gyro	Répétabilité des biais	≤ 0,008°/h
	Facteur d'échelle de précision	≤ 20 ppm
	Marche au hasard	≤ 0,003°/√ heure
Caractéristiques	Précision de position (inertie pure)	≤ 1 nm/6h
	Précision de position (combination de satellites de navigation par inertie)	meilleure que la précision du satellite
	Précision de la vitesse (inertie pure)	≤ 1,0 m/s
	Précision de la vitesse (combination de satellites de navigation par inertie)	≤ 0,2 m/s
Taux angulaire		≥ ± 400°/s
Accélération angulaire		100000°/sec2
Accélération		> 25 g
Une attitude angulaire		Toute orientation
Temps d'alignement		≤ 8 minutes
Entraînement/sortie		3 ports série full-duplex RS422, 1 port Ethernet 100M
Performances des applications du système de surveillance des données	Précision de la trajectoire (inertie pure)	≤ 0,1°sec (L)
	Précision de la trajectoire (combination de navigation par satellite)	≤ 0,05°sec (L)
Précision de l'enroulement	L'inertie pure	≤ 0,05°
Précision de l'enroulement	Combinaison de navigation par satellite	≤ 0,02°
Consommation d'électricité		Pour les appareils électroniques
Les dimensions		193169160
Le poids		< 6,5 kg
Température		-40°C à 60°C
Le choc		15 g, demi-onde sinusoïdale 11 ms
Voltage d'entrée		Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à:
Réfrigération		Conductivité de la plaque de montage
Vibration		20 à 2000 Hz, 6,06 g
Résultats de l'enquête		>15000 heures
