Qualité Navigation aérienne TDF46A Système de navigation optique gyro-inertieuse aéroportée avec une répétabilité de biais ≤ 0,008°/h, une fréquence de biais MTBF > 20 000 heures et une répétabilité de biais ≤ 20 μg par mois usine

Navigation aérienne TDF46A Système de navigation optique gyro-inertieuse aéroportée avec une répétabilité de biais ≤ 0,008°/h, une fréquence de biais MTBF > 20 000 heures et une répétabilité de biais ≤ 20 μg par mois

Name: Navigation aérienne TDF46A Système de navigation optique gyro-inertieuse aéroportée avec une répétabilité de biais ≤ 0,008°/h, une fréquence de biais MTBF > 20 000 heures et une répétabilité de biais ≤ 20 μg par mois
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDF46A
Price: 10,250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: NAVI OPTICS

Numéro de modèle: TDF46A

Lieu d'origine: Chine

Attestation: CCS

Quantité minimum de commande: Un ensemble

Capacité d'approvisionnement: 10 ensembles par mois

Délai de livraison: 5-8 jours ouvrables

Conditions de paiement: L/C,T/T

Emballage Standard: Boîte de carton

TDF46A Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Résumé du produit

Le système de navigation inertielle gyroscopique optique aéroporté TDF46A offre une précision de position ≤ 0,8 nm/h avec fusion multi-capteurs (GNSS, céleste, visuel). Dispose de plus de 20 000 heures de temps moyen entre pannes, fonctionnement de -40 ℃ ~ 60 ℃ et prend en charge l'alignement sol/en vol pour les drones et les avions spécialisés.

Attributs personnalisés du produit

Mettre en évidence

Navigation optique gyroparticulière aérienne

,

Système d'ins

Répétabilité des mois:

≤20μg

Facteur de précision de l'échelle des mois:

≤20 ppm

Répétabilité du biais:

≤ 0,008°/h

Facteur d'échelle de précision:

≤20 ppm

Marche au hasard:

≤0,003°/√h

Vibration:

20 ~ 2000 Hz, 6,06 g

MTBF:

>20000 heures

Description du produit

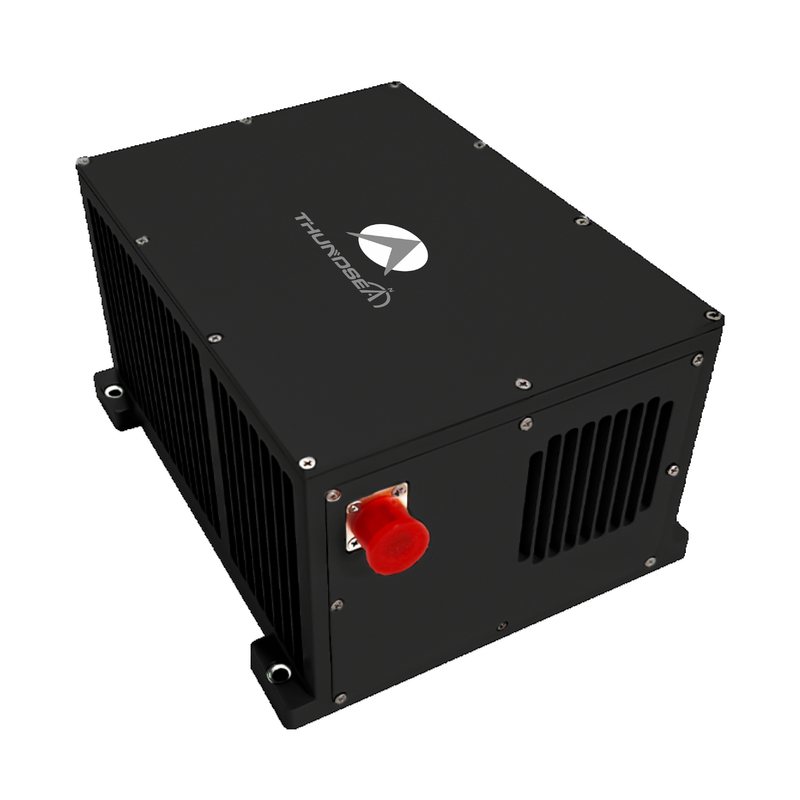

Navigation aérienne TDF46A Navigation optique gyroscopique aéroportée

Le système de navigation par inertie optique en fibre optique TDF46A utilise des gyroscopes à fibre optique et des accéléromètres à quartz de haute précision comme éléments de détection de base.Fonctionnant avec des architectures de système de liaison ou modulables, il utilise des algorithmes de navigation avancés traités par des unités de calcul intégrées pour obtenir un calcul en temps réel des paramètres inertiels à des fréquences de rafraîchissement supérieures à 200 Hz.

Capacités de fusion multi-capteurs

Ce système intègre de manière transparente la navigation par satellite (GNSS), le positionnement céleste, l'altimétrie barométrique, la navigation radio et les entrées d'odométrie visuelle grâce à des techniques de filtrage Kalman adaptatives.Les modes opérationnels peuvent être configurés dynamiquement entre la navigation inertielle pure et les états d'augmentation hybride.

Champs d'application

UAV à voilure fixe
UAV à voilure tournante
Véhicules aériens spécialisés

Caractéristiques de performance

Capables d'être alignés sur des plates-formes vibrantes au sol et en vol
Prend en charge la commutation entre l'auto-alignement, l'alignement de base mobile et l'alignement de transfert
Fusion multi-capteurs intégrant des données de navigation par satellite, céleste, altimètre, radio et visuelle
Équipé de fonctions de détection des défauts du système et d'alarme

Spécifications techniques

Type de paramètre	Spécification	Valeur
Accéléromètre	Répétabilité des mois	≤ 20 μg
Accéléromètre	Facteur de précision de l'échelle des mois	≤ 20 ppm
Le gyro	Répétabilité des biais	≤ 0,008°/h
	Facteur d'échelle de précision	≤ 20 ppm
	Marche au hasard	≤ 0,003°/√ heure
Caractéristiques	Précision de position (inertie pure)	≤ 0,8 nm/1h
	Précision de position (combination de satellites de navigation par inertie)	Mieux que la précision du satellite.
	Précision de la vitesse (inertie pure)	≤ 1,0 m/s
	Précision de la vitesse (combination de satellites de navigation par inertie)	≤ 0,2 m/s
Résultats	Taux angulaire	≥ ± 400°/s
	Accélération angulaire	100000°/sec2
	Accélération	> 25 g
	Une attitude angulaire	Toute orientation
	Temps d'alignement	≤ 8 minutes
	Entraînement/sortie	3 ports série full-duplex RS422, 1 port Ethernet 100M
Applications du système AHRS	Précision de la trajectoire (inertie pure)	≤ 0,1°sec (L)
	Précision de la trajectoire (combination de navigation par satellite)	≤ 0,05°sec (L)
	Précision de l'inclinaison et du roulement (inertie pure)	≤ 0,03°
	Précision de l'inclinaison et du roulement (combination de navigation par satellite)	≤ 0,015°
Caractéristiques	Consommation d'électricité	Pour les appareils électroniques
	Les dimensions	195160108
	Le poids	< 3,9 kg
	Température	-40°C à 60°C
	Le choc	15 g, demi-onde sinusoïdale 11 ms
	Voltage d'entrée	Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à:
	Réfrigération	Conductivité de la plaque de montage
	Vibration	20 à 2000 Hz, 6,06 g
	Résultats de l'enquête	> 20 000 heures

Les étiquettes

Système de navigation d'Institut central des statistiques de canalisation

Système de mesure à inertie de examen

Unité de mesure à inertie optique d'imu de fibre
