Qualité TDL45C Système de navigation optique gyro-inertieuse aéroportée avec une répétabilité de biais ≤ 20 μg, > 15000 heures MTBF et ≤ 15 min de temps d'alignement usine

TDL45C Système de navigation optique gyro-inertieuse aéroportée avec une répétabilité de biais ≤ 20 μg, > 15000 heures MTBF et ≤ 15 min de temps d'alignement

Name: TDL45C Système de navigation optique gyro-inertieuse aéroportée avec une répétabilité de biais ≤ 20 μg, > 15000 heures MTBF et ≤ 15 min de temps d'alignement
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: TDL45C
Price: 10,250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: NAVI OPTICS

Numéro de modèle: TDL45C

Lieu d'origine: Chine

Attestation: CCS

Quantité minimum de commande: Un ensemble

Capacité d'approvisionnement: 10 ensembles par mois

Délai de livraison: 5-8 jours ouvrables

Conditions de paiement: L/C,T/T

Emballage Standard: Boîte de carton

TDL45C Airborne Optical Gyro-Inertial Guidance.pdf

PDF

Résumé du produit

Le gyroscope optique aéroporté INS TDL45C offre une précision de position ≤ 1 nm/12 h avec un MTBF > 15 000 heures. Comprend une fusion multi-capteurs, des modes d'alignement adaptatifs et des performances robustes dans des conditions extrêmes (-40 ℃ ~ 60 ℃, choc de 15 g).

Attributs personnalisés du produit

Mettre en évidence

Navigation optique gyroparticulière aérienne

,

système de navigation par inertie haute précision

Répétabilité des mois:

≤20μg

Facteur de précision de l'échelle des mois:

≤20 ppm

Répétabilité du biais:

≤ 0,008°/h

Facteur d'échelle de précision:

≤20 ppm

Marche au hasard:

≤0,003°/√h

Vibration:

20 ~ 2000 Hz, 6,06 g

MTBF:

>15000 heures

Description du produit

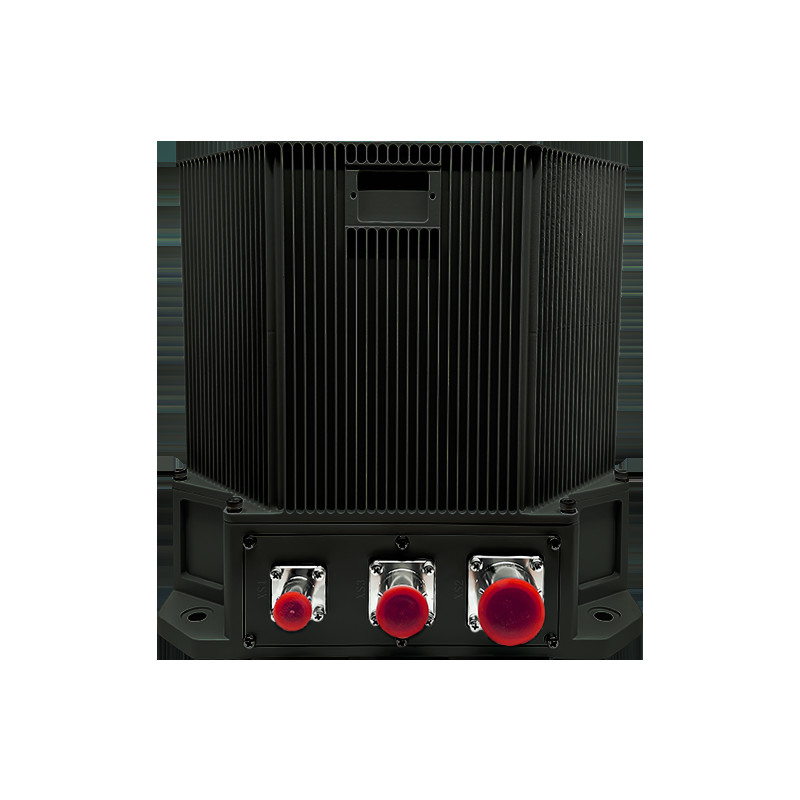

Navigation aérienne TDL45C Navigation optique gyroscopique aéroportée

Le système de navigation optique gyrosynchrone aérienne (INS) TDL45C utilise des gyrosynchrones optiques et des accéléromètres à quartz comme capteurs de base,utilisant soit une architecture de navigation en cordage, soit une architecture de navigation en dithered (modulé)Le logiciel de navigation avancée traite les données à grande vitesse pour fournir des informations de navigation en temps réel.et les entrées de navigation visuelle basées sur les exigences de l'utilisateur, prenant en charge plusieurs modes d'exploitation, y compris la fusion purement inertielle et multi-capteurs, pour fournir des paramètres de navigation de plateforme complets.

Champs d'application

Adapté aux drones à voilure fixe, aux drones à voilure tournante et aux véhicules aéroportés spécialisés.

Caractéristiques de performance

Activer des capacités d'alignement pour les deux plates-formes au sol stationnaires avec interférence par vibration et systèmes de navigation en vol
Caractéristiques de commutation du mode d'alignement adaptatif (auto-alignement, alignement de base mobile, alignement de transfert) pour répondre aux exigences spécifiques de la mission
Intégre des données de navigation multi-sources grâce à une technologie de fusion de capteurs avancée, y compris des entrées satellites, célestes, barométriques, radio et odométriques visuelles
Incorporer une surveillance intégrée de la santé avec un diagnostic de défaut en temps réel et des mécanismes d'alerte

Spécifications techniques

Le type	TDL45C
Accéléromètre
Répétabilité des mois	≤ 20 μg
Facteur de précision de l'échelle des mois	≤ 20 ppm
Le gyro
Répétabilité des biais	≤ 0,008°/h
Facteur d'échelle de précision	≤ 20 ppm
Marche au hasard	≤ 0,003°/√ heure
Caractéristiques
Précision de position (inertie pure)	≤ 1 nm/12h
Précision de position (combination de satellites de navigation par inertie)	Mieux que la précision du satellite.
Précision de la vitesse (inertie pure)	≤ 1,0 m/s
Précision de la vitesse (combination de satellites de navigation par inertie)	≤ 0,2 m/s
Taux angulaire	≥ ± 400°/s
Accélération angulaire	100000°/sec2
Accélération	> 25 g
Une attitude angulaire	Toute orientation
Temps d'alignement	≤ 15 min
Entraînement/sortie	3 ports série full-duplex RS422, 1 port Ethernet 100M
Temps d'alignement	< 15 min
Performances des applications du système de surveillance des données
Précision de la trajectoire (inertie pure)	≤ 0,1°sec (L)
Précision de la trajectoire (combination de navigation par satellite)	≤ 0,05°sec (L)
Précision de l'inclinaison et du roulement (inertie pure)	≤ 0,05°
Précision de l'inclinaison et du roulement (combination de navigation par satellite)	≤ 0,02°
Consommation d'électricité	Pour les appareils électroniques
Les dimensions	232186160
Le poids	< 8,2 kg
Température	-40°C à 60°C
Le choc	15 g, demi-onde sinusoïdale 11 ms
Voltage d'entrée	Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à:
Réfrigération	Conductivité de la plaque de montage
Vibration	20 à 2000 Hz, 6,06 g
Résultats de l'enquête	>15000 heures

Les étiquettes

Système de navigation d'Institut central des statistiques de canalisation

Système de mesure à inertie de examen

Unité de mesure à inertie optique d'imu de fibre
