Détails sur le produit:
|
| Répétabilité des mois: | ≤ 50 μg | Facteur de précision de l'échelle des mois: | ≤500ppm |
|---|---|---|---|
| Répétabilité polarisée: | ≤ 0,3°/h | Facteur d'échelle de précision: | ≤500ppm |
| Marche au hasard: | ≤ 0,01°/√ heure | Vibration: | 20 à 2000 Hz,6.06g |
| Résultats de l'enquête: | > 20 000 heures |

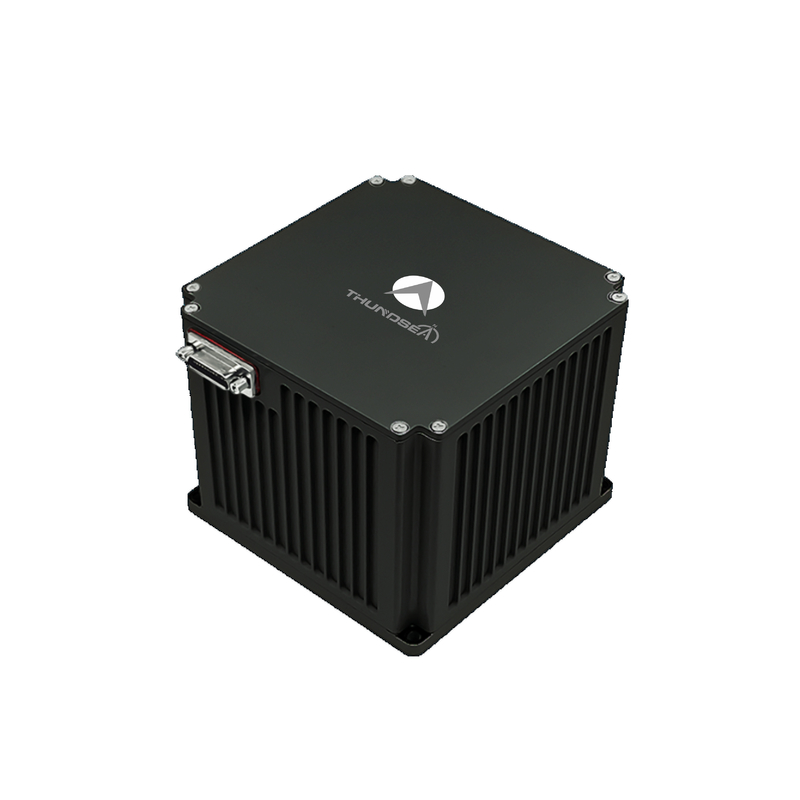

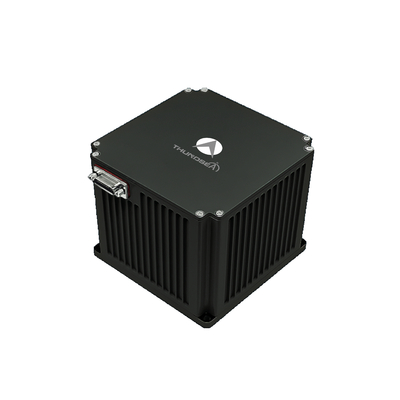

Navigation aérienne TDF61A Navigation optique gyroscopique aéroportée
1 Présentation
Le système de navigation optique gyro-inertieuse (INS) aéroporté utilise des gyros optiques et des accéléromètres à quartz comme composants de base de détection,fonctionnant soit sous une architecture de navigation inertielle de type strapdown, soit sous une architecture de navigation inertielle de type dither-modulé Un logiciel de navigation intégré à grande vitesse traite les données des capteurs en temps réel pour fournir des sorties de positionnement et d' orientation continues.Cette série de produits intègre des entrées de navigation multi-sources, y compris les signaux satellites (GNSS), observations célestes, altimétrie barométrique, aides à la radio-navigation et odométrie visuelle basées sur des configurations spécifiques à la mission.Il offre une flexibilité opérationnelle grâce à des modes sélectibles allant de la navigation par inertie autonome à la fusion multi-capteurs adaptative., fournissant des états de plateforme complets (position, vitesse, attitude) dans des environnements dynamiques.
2Champs d'application
Adapté aux drones à voilure fixe, aux drones à voilure tournante et aux véhicules aéroportés spécialisés.
3RésultatsCCaractéristiques
Capables d'être alignés sur des plates-formes vibrantes au sol et d'être alignés en vol.
Prend en charge la commutation entre l'auto-alignement, l'alignement de base mobile et l'alignement de transfert en fonction des besoins du client.
Prend en charge la fusion multi-capteurs, incorporant des données de navigation par satellite, céleste, altimètre, radio et visuelle.
Équipé de fonctions de détection de défaut et d'alarme.
4 Principaux paramètres
| Le type | TDF61A | ||
| Accéléromètre | Répétabilité des mois | ≤ 50 μg | |
| Facteur de précision de l'échelle des mois | ≤ 500 ppm | ||
| Le gyro | Répétabilité des biais | ≤ 0,3°/h | |
| Facteur d'échelle de précision | ≤ 500 ppm | ||
| Marche au hasard | ≤ 0,01°/√ heure | ||
| Caractéristiques | Précision de la position | L'inertie pure | ≤ 4 nm/1h |
| Combinaison de satellites de navigation par inertie | meilleure que la précision du satellite | ||
| Précision de la vitesse | L'inertie pure | ≤ 3,0 m/s | |
| Combinaison de satellites de navigation par inertie | ≤ 0,2 m/s | ||
| Taux angulaire | ≥ ± 400°/s | ||
| Accélération angulaire | 100000°/sec2 | ||
| Accélération | > 25 g | ||
| Une attitude angulaire | Toute orientation | ||
| Temps d'alignement | ≤ 5 minutes | ||
| Entraînement/sortie | 3 ports série full-duplex RS422, 1 port Ethernet 100M | ||
| Temps d'alignement | Le temps | < 5 minutes | |
| Performances des applications du système de surveillance des données | Précision de la direction | L'inertie pure | ≤ 0,4°sec (L) |
| Combinaison de navigation par satellite | ≤ 0,2°sec (L) | ||
| Précision de l'enroulement | L'inertie pure | ≤ 0,08° | |
| Combinaison de navigation par satellite | ≤ 0,03° | ||
| Caractéristiques | Consommation d'électricité | Pour les appareils électroniques | |
| Les dimensions | 110 × 110 × 100 | ||
| Le poids | < 1,7 kg | ||
| Température | -40°C à 60°C | ||
| Le choc | 15g, demi-onde sinusoïdale 11 ms | ||
| Voltage d'entrée | Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à: | ||
| refroidissement | Conductivité de la plaque de montage | ||
| Vibration | 20 à 2000 Hz,6.06g | ||
| Résultats de l'enquête | > 20 000 heures | ||
