Qualité Gyroscope laser à anneaux TDLG90S de haute précision avec une stabilité de biais de 0,002°/h et une large plage dynamique usine

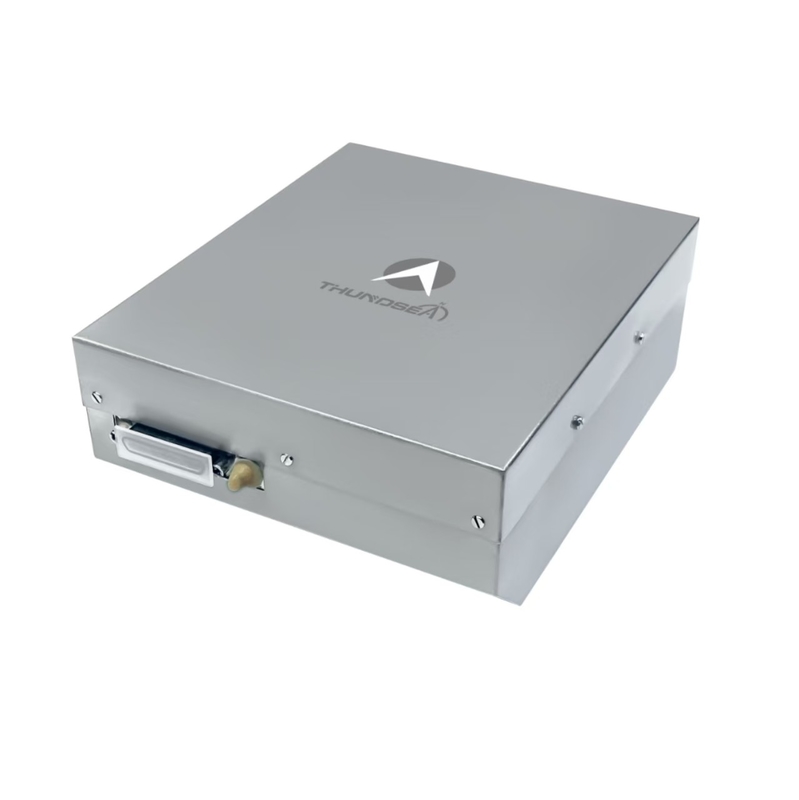

Gyroscope laser à anneaux TDLG90S de haute précision avec une stabilité de biais de 0,002°/h et une large plage dynamique

Name: Gyroscope laser à anneaux TDLG90S de haute précision avec une stabilité de biais de 0,002°/h et une large plage dynamique
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Le TDLG90S
Price: 10,250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: NAVI OPTICS

Numéro de modèle: Le TDLG90S

Lieu d'origine: Chine

Attestation: CCS

Quantité minimum de commande: Un ensemble

Capacité d'approvisionnement: 30 ensembles par mois

Délai de livraison: 15 jours

Emballage Standard: Boîte de carton

TDLG90S Ring Laser Gyroscope.pdf

PDF

Résumé du produit

Gyroscope laser annulaire TDLG90S de haute précision : présente une stabilité de polarisation ultra-faible (0,002°/h), un ARW (0,0004°/√h) et une erreur de facteur d'échelle (≤2 ppm). Certifié pour la navigation aérospatiale, maritime et terrestre. Conception compacte (2 kg) et robuste avec une large plage dynamique (± 400 °/s) et une bande passante > 200 Hz.

Attributs personnalisés du produit

Mettre en évidence

Gyroscope laser à anneaux de haute précision

,

gyroscope de laser annulaire

Stabilité du biais (1σ):

00,004°/h à 0,002°/h

Répétabilité de biais zéro (1σ):

00,002°/h à 0,001°/h

ARW(Marche aléatoire angulaire:

0Pour le calcul de l'échantillon, on utilise les valeurs suivantes:

Facteur d'erreur d'échelle (1σ):

≤2 ppm

Plage dynamique:

≥±400°/s

Bande passante:

> 200 Hz

Poids:

2 kg

Dimensions:

151 mm × 126 mm × 57 mm

Description du produit

Gyroscope laser à anneaux TDLG90S de haute précision

Le gyroscope laser à anneaux TDLG90S fonctionne selon le principe de l'effet Sagnac,utilisation des différences de phase d'interférence entre les faisceaux laser dans le sens des aiguilles d'une montre et dans le sens inverse dans une cavité résonante fermée pour mesurer avec précision les augmentations angulairesCe gyroscope est doté d'une intégration élevée, d'une fiabilité exceptionnelle, d'une forte adaptabilité environnementale et d'une performance opérationnelle stable.ce qui en fait un capteur de base dans les systèmes de navigation inertielle de haute précision.

Applications

Certifié pour l'intégration avec les systèmes de navigation par inertie (INS) et les systèmes de référence de direction d'attitude (AHRS) à travers:

Plateformes aérospatiales (aéronefs/satellites)
Systèmes marins (navires de surface/submersibles)
Modules de navigation terrestre (véhicules automobiles/militaires)

Caractéristiques principales

Conception intégrée de la trajectoire lumineuse et du circuit avec une structure simple pour une installation facile
Taille compacte, construction légère et consommation d'énergie contrôlable
Haute fiabilité avec une excellente résistance aux chocs et aux vibrations
Une forte adaptabilité à l'environnement et une performance opérationnelle stable
Large bande passante de réponse dynamique avec sortie de signal numérique

Spécifications techniques

Paramètre de performance	Spécification
Stabilité du biais (1σ)	00,004°/h à 0,002°/h
Répétabilité de biais zéro (1σ)	0Pour les appareils de protection contre la corrosion
Marche aléatoire angulaire (ARW)	0Pour le calcul de la température, il est nécessaire de calculer la température de l'air.
Facteur d'erreur d'échelle (1σ)	≤ 2 ppm
Dimension dynamique	Pour les véhicules à moteur à combustion
Largeur de bande	> 200 Hz
Allumez le temps.	< 5 s
Format du signal de sortie	TTL
Autotest intégré	- Oui, oui.
Taux de mise à jour du signal de sortie	1 Hz
Taux de signaux de sortie	115200
Choc par vibration	75 g, demi-sinus, 6 ms
Température de fonctionnement	-40°C à +70°C
Température de stockage	-55°C à +85°C
Énergie électrique	±15V, ±5V
Connecteur (25 broches)	J30JM-37ZKP36
Consommation d'électricité	≤ 3 W
Le nombre maximum d'émissions de CO2 est calculé en fonction de la fréquence d'émission de CO2.	> 10 000 heures
Le poids	2 kg ou plus
Les dimensions	151 mm * 126 mm * 57 mm

Les étiquettes

gyroscope inertiel à trois axes

Gyroscope numérique à axe unique

un gyroscope optique
