Détails sur le produit:
|
| Stabilité du biais (1σ): | 00,015°/h à 0,006°/h | Répétabilité de biais zéro (1σ): | 00,005°/h à 0,003°/h |
|---|---|---|---|
| ARW(Marche aléatoire angulaire: | 00,003°/√ heure à 0,0015°/√ heure | Facteur d'erreur d'échelle (1σ): | ≤5ppm |
| Dynamique: | ≥ ± 400°/s | Largeur de bande: | > 200 Hz |
| Mettre en évidence: | gyroscope de laser annulaire,Gyroscope laser à anneaux de haute précision |
||

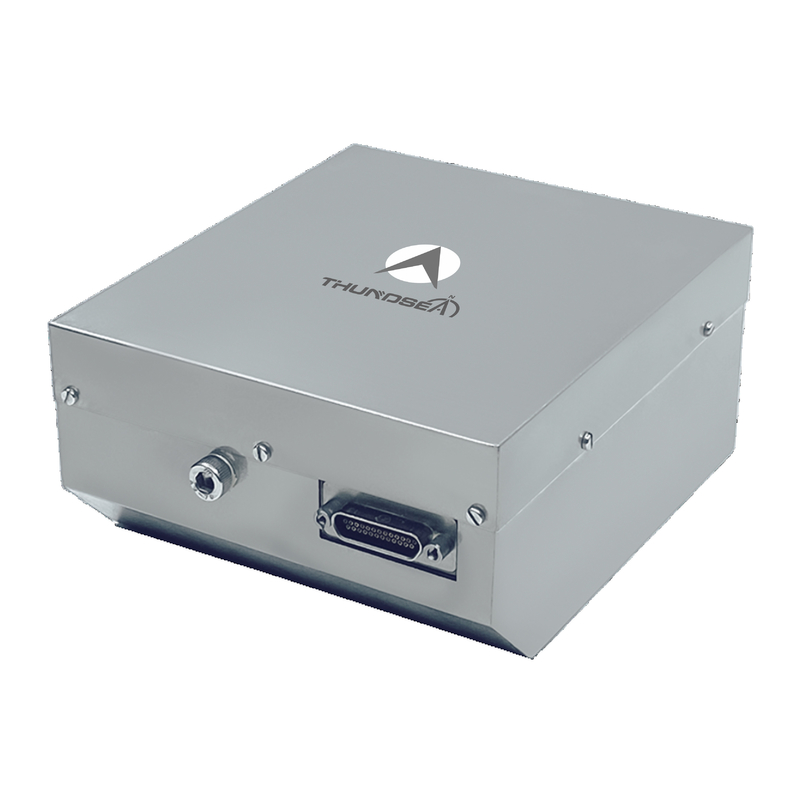

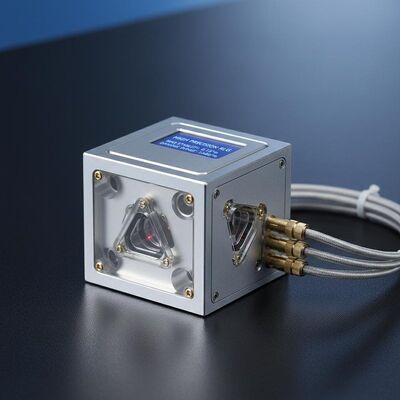

Gyroscope laser à anneaux TDLG70S de haute précision
1 Présentation
Le gyroscope laser à anneau (RLG) fonctionne sur l'effet Sagnac comme principe fondamental,Utilisation de la différence de phase d'interférence entre les faisceaux laser dans le sens des aiguilles d'une montre et dans le sens inverse dans une cavité résonante fermée pour mesurer avec précision les augmentations angulaires du support.Ce type de gyroscope démontre un haut niveau d' intégration, une fiabilité exceptionnelle, une forte adaptabilité à l' environnement et des performances opérationnelles stables.Il s'agit d'un capteur de base dans les systèmes de navigation par inertie de haute précision largement utilisés dans les applications nationales et internationales..
2Application du projet
Convient pour les équipements de navigation par inertie et les équipements de référence d'attitude dans des domaines de pointe tels que les vaisseaux spatiaux, les avions, les satellites artificiels, les véhicules, les navires, les sous-marins, etc.
3Caractéristiques
Large bande passante de réponse dynamique, sortie de signal numérique;
Petite taille, poids léger, intégration facile et consommation d'énergie contrôlable;
haute fiabilité, résistance aux chocs et aux vibrations et forte adaptabilité à l'environnement;
La trajectoire lumineuse et le circuit sont encapsulés dans une seule unité, structure simple et installation facile.
4 Principaux paramètres
|
Résultats |
Stabilité du biais (1σ) |
0.015°/h~0,006°/h |
|
Répétabilité de biais zéro (1σ) |
0.005°/h~0,003°/h |
|
|
Résistance à la corrosion(Marche aléatoire angulaire |
0.003°/√Je suis là.00,0015°/√- Je sais. |
|
|
Facteur d'erreur d'échelle (1σ) |
≤ 5 ppm |
|
|
Dimension dynamique |
≥± 400°/s |
|
|
Largeur de bande |
>200 Hz |
|
|
Interface électrique |
Allumez le temps. |
> >5s |
|
Format du signal de sortie |
TTL |
|
|
Construit dans l'auto-test |
- Oui, oui. |
|
|
Taux de mise à jour du signal de sortie |
1 Hz |
|
|
Taux de signaux de sortie |
115200 |
|
|
Choc par vibration |
75 g, demi-sinus, 6 ms |
|
|
Température de fonctionnement |
- Quarante.°C ~ + 70°C |
|
|
Température de stockage |
- 55 ans.°C ~ + 85°C |
|
|
Spécifications physiques |
Énergie électrique |
Pour les appareils à commande numérique |
|
Connecteur (25 broches) |
J30JM-25ZKP |
|
|
Consommation d'électricité |
≤ 3 W |
|
|
Le nombre maximum d'émissions de CO2 est calculé en fonction de la fréquence d'émission de CO2. |
>10 000 heures |
|
|
Le poids |
10,3 kg |
|
|
Les dimensions |
φ114 mm × 53 mm |
