Détails sur le produit:
|
| Dynamique: | ≥ ± 400°/s | Bias en cours: | Le taux de conversion est le même |
|---|---|---|---|
| Précision ((100 secondes): | 00,04°/h à 0,02°/h | ARW(Marche aléatoire angulaire: | Le taux de CO2 est supérieur à 0,007°/√hr,1σ |
| Vibration de dépistage: | 20 à 2000 Hz, 6,06 g | Largeur de bande: | > 200 Hz |
| Le poids: | ≤ 500 g | Les dimensions: | 60 mm × 60 mm × 28 mm |
| Mettre en évidence: | Gyroscope à fibre optique de niveau de navigation,Gyroscope à fibre optique pour une navigation précise |
||

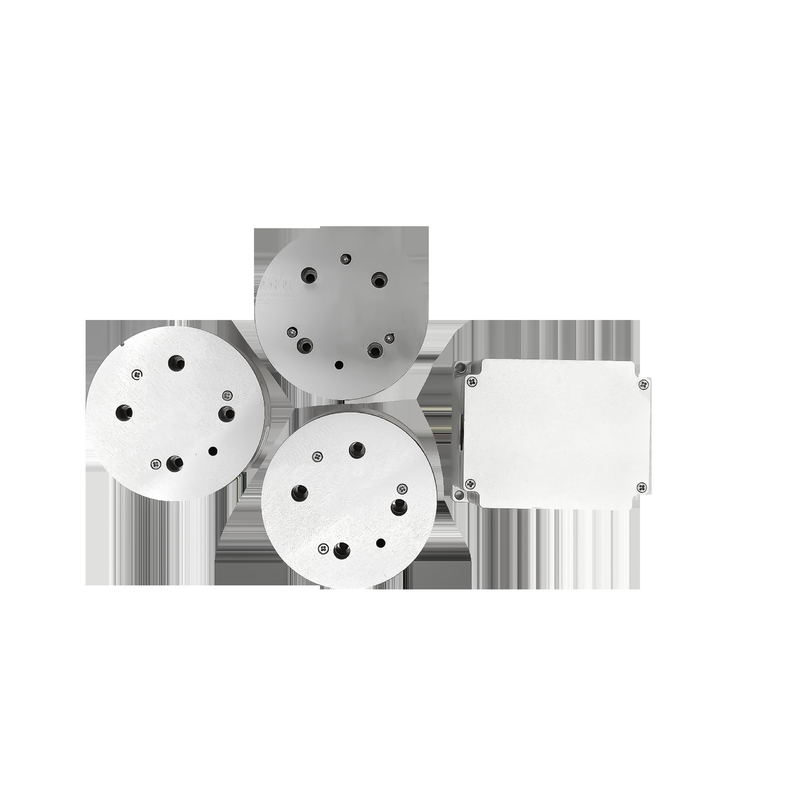

Gyroscope à fibre optique de qualité de navigation TDFG50T
1 Présentation
Le gyroscope en fibre optique fonctionne comme un capteur de vitesse angulaire utilisant l' effet optique Sagnac.Il fournit des données de vitesse angulaire en temps réel des porteurs via des interfaces de communication en sérieCe dispositif sert de composant central dans les systèmes de navigation par inertie, où trois FOG indépendants à un axe de haute précision ou une configuration intégrée à trois axes peuvent être mis en œuvre.Ces configurations permettent une mesure précise des composantes de vitesse angulaire le long de trois axes orthogonaux par rapport à l'espace inertiel .
2Application du projet
Le gyroscope à fibre optique est largement applicable dans divers domaines, y compris les systèmes d'armes guidées, les plateformes aérospatiales, les véhicules terrestres, les navires marins, les submersibles,et systèmes de détection orbitaleIl sert de composant essentiel à la fois dans les systèmes de navigation par inertie (INS) et les systèmes de référence d'attitude (ARS).tout en prenant également en charge les applications industrielles de milieu à haut niveau nécessitant une détection de mouvement de précision.
3Caractéristiques
Haute précision, meilleure stabilité, conception flexible;
une puissance de sortie supérieure à 100 W;
Temps de démarrage extrêmement courts et sorties numériques pour une intégration facile dans les circuits numériques.
Faible bruit, faible consommation d'énergie, faible coût;
Haute fiabilité et longue durée de vie
4 Principaux paramètres
|
Dimension dynamique |
≥± 400°/s |
|
Bias en cours |
Le taux de conversion est le même |
|
Précision(100 personnesseconde) |
00,04°/h à 0,02°/h |
|
Résistance à la corrosion(Marche aléatoire angulaire |
Le taux de CO2 est supérieur à 0,007°/√hr,1σ |
|
Vibration de dépistage |
20 à 2000 Hz,6.06g |
|
Largeur de bande |
>200 Hz |
|
Allumez le temps. |
Des dizaines |
|
Format du signal de sortie |
Résistance à la compression |
|
Construit dans l'auto-test |
- Je ne sais pas. |
|
Taux de mise à jour du signal de sortie |
500 Hz à 2000 Hz |
|
Taux de signaux de sortie |
Pour les appareils à commande numérique, la fréquence de commande doit être supérieure à: |
|
Température de fonctionnement |
- Quarante.°C ~ + 70°C |
|
Température de stockage |
- 55 ans.°C ~ + 85°C |
|
Énergie électrique |
5V |
|
Connecteur (9 broches) |
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement. |
|
Consommation d'électricité |
≤ 4,5w |
|
Le nombre maximum d'émissions de CO2 est calculé en fonction de la fréquence d'émission de CO2. |
> 100000 heures |
|
Le poids |
≤ 500 g |
|
Les dimensions |
Φ50 mm × 19 mm |
|
60 mm × 60 mm × 28 mm |
