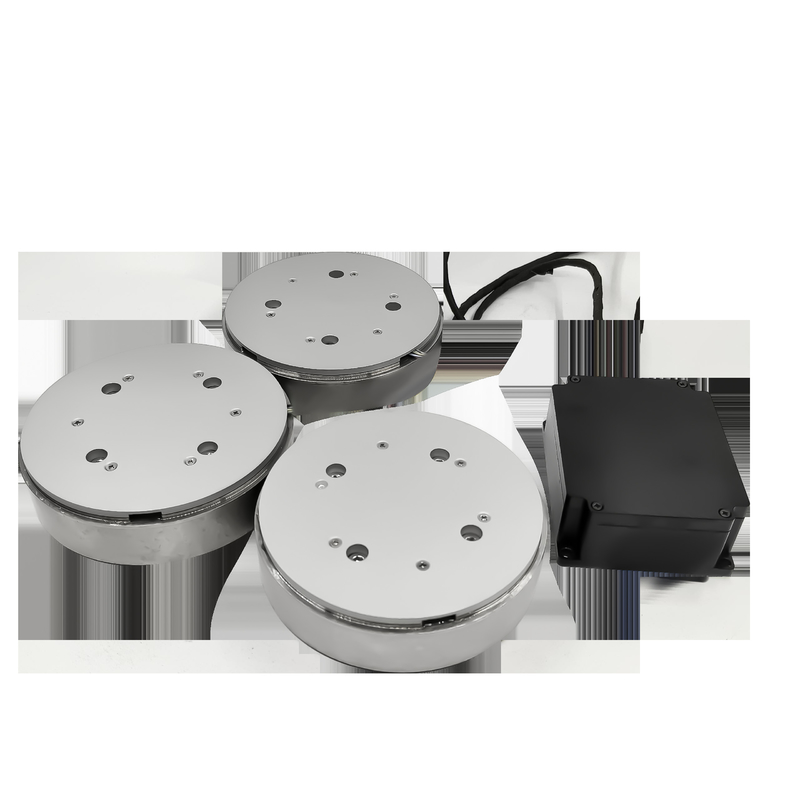

Qualité Gyroscope à fibre optique de navigation de précision avec une précision de 0,003°/h, une portée dynamique de ±400°/s et une conception à l'état solide usine

Gyroscope à fibre optique de navigation de précision avec une précision de 0,003°/h, une portée dynamique de ±400°/s et une conception à l'état solide

Name: Gyroscope à fibre optique de navigation de précision avec une précision de 0,003°/h, une portée dynamique de ±400°/s et une conception à l'état solide
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Le TDFG98T
Price: 10,250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: NAVI OPTICS

Numéro de modèle: Le TDFG98T

Lieu d'origine: Chine

Attestation: CCS

Quantité minimum de commande: Un ensemble

Capacité d'approvisionnement: 30 ensembles par mois

Délai de livraison: 15 jours

Emballage Standard: Boîte de carton

TDFG98T Navigation Grade Fiber Optic Gyroscope.pdf

PDF

Résumé du produit

Le FOG de qualité navigation TDFG98T offre une haute précision (précision de 0,003°/h), une plage de ±400°/s et une conception robuste pour les applications aérospatiales/défense. Dispose d'une sortie entièrement numérique, d'un démarrage rapide et d'une fiabilité MIL-HDBK-217F (> 100 000 heures MTBF).

Attributs personnalisés du produit

Mettre en évidence

Gyroscope à fibre optique de niveau de navigation

,

Gyroscope à fibre de navigation de précision

Plage dynamique:

≥±400°/s

Bias en cours:

Le taux de conversion est le même

Précision ((100 secondes):

00,005°/h à 0,003°/h

ARW(Marche aléatoire angulaire:

< 0,0008°/√h, 1 σ

Criblage des vibrations:

20 ~ 2000 Hz, 6,06 g

Bande passante:

> 200 Hz

Poids:

≤ 1 200 g

Dimensions:

60 mm × 60 mm × 28 mm

Description du produit

Grade de navigation TDFG98T Giroscope à fibre optique

Le gyroscope à fibre optique TDFG98T fonctionne comme un capteur de vitesse angulaire utilisant l'effet optique de Sagnac.Son architecture de contrôle en boucle fermée entièrement numérique permet la transmission en temps réel des données de vitesse angulaire du porteur via des interfaces de communication en sérieDans les systèmes de navigation par inertie, trois FOG orthogonaux à un seul axe de haute précision ou une configuration FOG triaxiale intégrée servent de composants de détection de base.détection des paramètres de vitesse angulaire des plates-formes en mouvement le long de trois axes mutuellement perpendiculaires par rapport à l'espace inertiel.

Applications

Convient pour les équipements de navigation par inertie et les équipements de référence d'attitude dans les armes guidées, les aéronefs, les véhicules, les navires, les submersibles, la détection d'orbite et les applications industrielles de milieu à haut niveau.

Caractéristiques principales

Haute fiabilité et longue durée de vie
Faible bruit, faible consommation d'énergie et rentable
Temps de démarrage extrêmement courts avec sorties numériques pour une intégration facile
Conception entièrement à l'état solide sans pièces mobiles
Haute précision avec une excellente stabilité et des options de conception flexibles

Spécifications techniques

Paramètre	Spécification
Dimension dynamique	≥ ± 400°/s
Bias dans la course	Le taux de conversion est le même
Précision (100 secondes)	00,005°/h à 0,003°/h
Marche aléatoire angulaire (1σ)	Le temps de fonctionnement de l'appareil
Vibration de dépistage	20 à 2000 Hz, 6,06 g
Largeur de bande	> 200 Hz
Allumez le temps	Des dizaines
Format du signal de sortie	Résistance à la compression
Taux de mise à jour du signal de sortie	500 Hz à 4000 Hz
Taux de baud du signal de sortie	Pour les appareils à commande électrique, la fréquence de commande doit être supérieure ou égale à:
Température de fonctionnement	-40°C à +70°C
Température de stockage	-55°C à +85°C
Énergie	5V
Connecteur (9 broches)	Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
Consommation d'électricité	≤ 4,5 W
Le nombre maximum d'émissions de CO2 est calculé en fonction de la fréquence d'émission de CO2.	> 100 000 heures
Le poids	≤ 1200 g
Les dimensions	Φ98 mm26 mm 60 mm60 mm*28 mm
