Détails sur le produit:
|
| Dynamique: | ≥ ± 400°/s | Précision ((10 secondes): | 0.5°/h à 0,2°/h |
|---|---|---|---|
| Bias en cours: | Le taux de conversion est le même | Vibration de dépistage: | 20 à 2000 Hz, 6,06 g |
| ARW(Marche aléatoire angulaire: | < 0,02°/√h, 1 σ | Largeur de bande: | > 200 Hz |
| Le poids: | ≤ 500 g | Les dimensions: | 70 mm × 70 mm × 53 mm |
| Mettre en évidence: | Gyroscope à fibre optique de contrôle,Mesures de précision gyroscope à fibre optique |
||

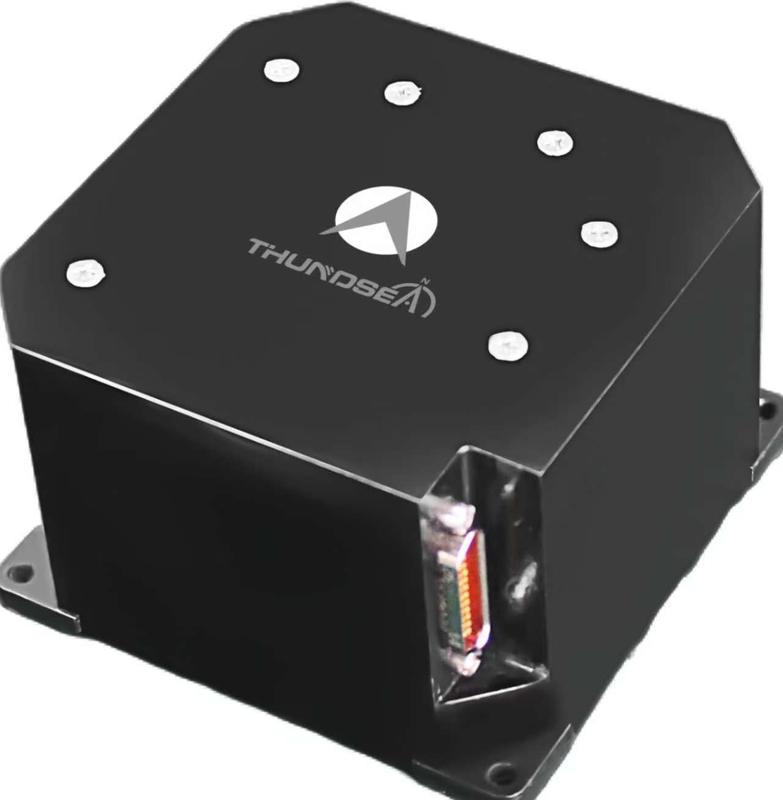

Gyroscope à fibre optique de niveau de contrôle TDFG70T
1 Présentation
Le gyroscope en fibre optique est un capteur de vitesse angulaire qui exploite l' effet optique de Sagnac.utilisant une architecture en boucle fermée entièrement numérique avancée pour réaliser des mesures de vitesse angulaire en temps réel à des taux d'échantillonnage > 4 kHz par communication en sérieCette gamme de produits comprend des configurations à un axe, à deux axes et à trois axes.Les FOG à double axe et triaxiaux utilisent des sources lumineuses partagées et des circuits de traitement de signal pour mesurer simultanément la vitesse angulaire sur plusieurs axes orthogonaux, assurant un suivi synchronisé du mouvement sur plusieurs axes pour des applications dynamiques.
2Application du projet
Il convient pour l'équipement de stabilisation et de contrôle des armes guidées, du contrôle de l'attitude, des torpilles, des missiles tactiques et des équipements industriels moyens et haut de gamme.
3Caractéristiques
Faible bruit, faible consommation d'énergie, faible coût;
Une sortie numérique instantanée pour une connexion facile à un ordinateur.
une puissance de sortie supérieure à 100 W;
Petite taille, poids léger et conception flexible;
Haute fiabilité et longue durée de vie.
4 Principaux paramètres
|
Résultats |
Dimension dynamique |
≥± 400°/s |
|
Bias en cours |
> >1°/h |
|
|
Précision ((10 secondes) |
0.5°/h à 0,2°/h |
|
|
ARW(Marche aléatoire angulaire |
> >00,02°/√heure 1 σ |
|
|
Vibration de dépistage |
20 à 2000 Hz,6.06g |
|
|
Largeur de bande |
>200 Hz |
|
|
Interface électrique |
Allumez le temps. |
Des dizaines |
|
Format du signal de sortie |
Résistance à la compression |
|
|
Construit dans l'auto-test |
- Je ne sais pas. |
|
|
Taux de mise à jour du signal de sortie |
500 Hz à 2000 Hz |
|
|
Taux de signaux de sortie |
Pour les appareils à commande numérique, la fréquence de commande doit être supérieure à: |
|
|
Température de fonctionnement |
- Quarante.°C ~ + 70°C |
|
|
Température de stockage |
- 55 ans.°C ~ + 85°C |
|
|
Spécifications physiques |
Énergie électrique |
5V |
|
Connecteur |
J30J-9ZKP |
|
|
Consommation d'électricité |
≤ 5 W |
|
|
Le nombre maximum d'émissions de CO2 est calculé en fonction de la fréquence d'émission de CO2. |
> 100000 heures |
|
|
Le poids |
≤ 500 g |
|
|
Les dimensions |
70 mm × 70 mm × 53 mm |
