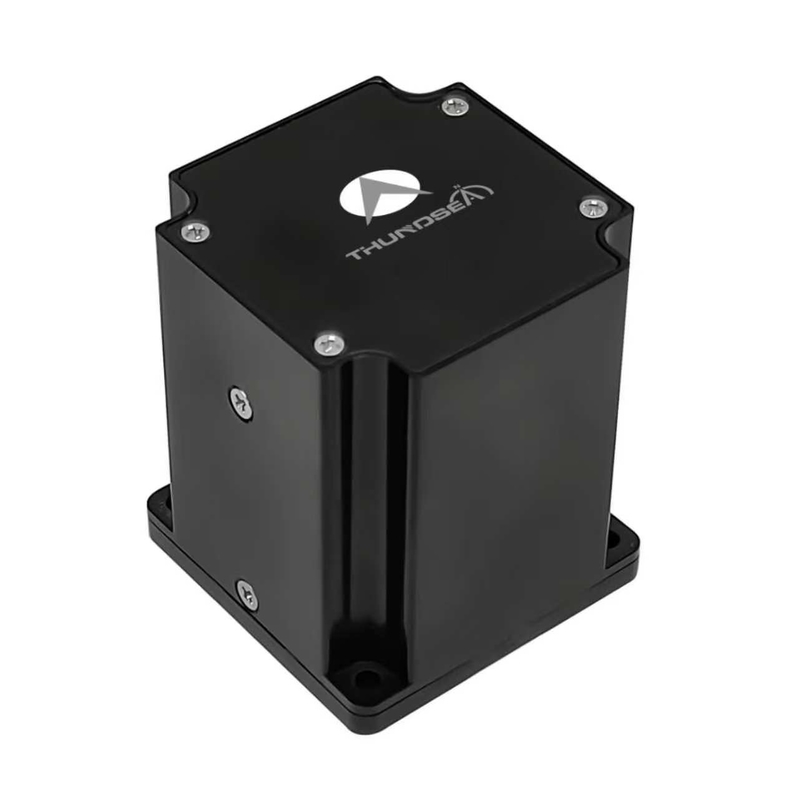

Vibration Screening Large bande passante Compact Design Control Grade Giroscope à fibre optique TDFG60D

Name: Vibration Screening Large bande passante Compact Design Control Grade Giroscope à fibre optique TDFG60D
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Le TDFG60D
Price: 10,250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: NAVI OPTICS

Numéro de modèle: Le TDFG60D

Lieu d'origine: Chine

Attestation: CCS

Quantité minimum de commande: Un ensemble

Capacité d'approvisionnement: 30 ensembles par mois

Délai de livraison: 15 jours

Emballage Standard: Boîte de carton

TDFG60D Control Grade Fiber Optic Gyroscope.pdf

PDF

Résumé du produit

Gyroscope à fibre optique de contrôle de dépistage des vibrations TDFG60D Gyroscope à fibre optique de niveau de contrôle TDFG60D Introduction au projet Le gyroscope à fibre optique est un capteur de vitesse angulaire basé sur l'effet Sagnac optique, utilisant une technologie de détection en boucle ...

Attributs personnalisés du produit

Mettre en évidence

Gyroscope à fibre optique de contrôle

,

Gyroscope à fibre optique pour le dépistage des vibrations

Plage dynamique:

≥±400°/s

Bias en cours:

< 2°/h

Précision ((10 secondes):

1°/h à 0,5°/h

ARW(Marche aléatoire angulaire:

< 0,04°/√h, 1 σ

Criblage des vibrations:

20 ~ 2000 Hz, 6,06 g

Bande passante:

> 200 Hz

Poids:

≤ 260 g

Dimensions:

60 mm × 68 mm × 47 mm

Description du produit

Gyroscope à fibre optique de contrôle de dépistage des vibrations TDFG60D

Gyroscope à fibre optique de niveau de contrôle TDFG60D

Introduction au projet

Le gyroscope à fibre optique est un capteur de vitesse angulaire basé sur l'effet Sagnac optique, utilisant une technologie de détection en boucle fermée entièrement numérique à haute performance.Il produit des informations de vitesse angulaire du porteur supérieure à 4KHz en temps réel via un port sérieCette série de produits comprend des configurations à un axe, à deux axes et à trois axes.avec des modèles à double axe et à trois axes capables de détecter synchronément des informations de vitesse angulaire sur plusieurs axes orthogonaux grâce à une technologie de circuit de source lumineuse et de solveur partagée.

Applications

Cette technologie de détection avancée est conçue pour des systèmes de stabilisation de précision dans les munitions guidées, les plates-formes de navigation de torpilles, les architectures de guidage de missiles,et mécanismes de contrôle de l'attitude aérospatialeIl répond également aux exigences de mesure de mouvement de haute précision dans les systèmes d'automatisation industrielle et de robotique.

Caractéristiques principales

Conception entièrement à l'état solide sans pièces mobiles
Capacité d'activation instantanée avec sortie numérique pour une intégration informatique facile
Faible bruit, faible consommation d'énergie et fonctionnement rentable
Taille compacte, construction légère et options de conception flexibles
Haute fiabilité et longue durée de vie

Spécifications techniques

Paramètre de performance	Spécification
Dimension dynamique	≥ ± 400°/s
Bias dans la course	< 2°/h
Précision (10 secondes)	1°/h à 0,5°/h
Marche aléatoire angulaire (ARW)	< 0,04°/√h, 1σ
Vibration de dépistage	20 à 2000 Hz, 6,06 g
Largeur de bande	> 200 Hz
Allumez le temps	Des dizaines
Format du signal de sortie	Résistance à la compression
Taux de mise à jour du signal de sortie	500 Hz à 4000 Hz
Taux de baud du signal de sortie	Pour les appareils à commande numérique, la fréquence de commande doit être supérieure à:
Température de fonctionnement	-40°C à +70°C
Température de stockage	-55°C à +85°C
Énergie	5V
Connecteur	J30J-9ZKP
Consommation d'électricité	≤ 5 W
Le nombre maximum d'émissions de CO2 est calculé en fonction de la fréquence d'émission de CO2.	> 120000 heures
Le poids	≤ 260 g
Les dimensions	60 mm68 mm47 mm

Les étiquettes

gyroscope inertiel à trois axes

Gyroscope numérique à axe unique

un gyroscope optique
