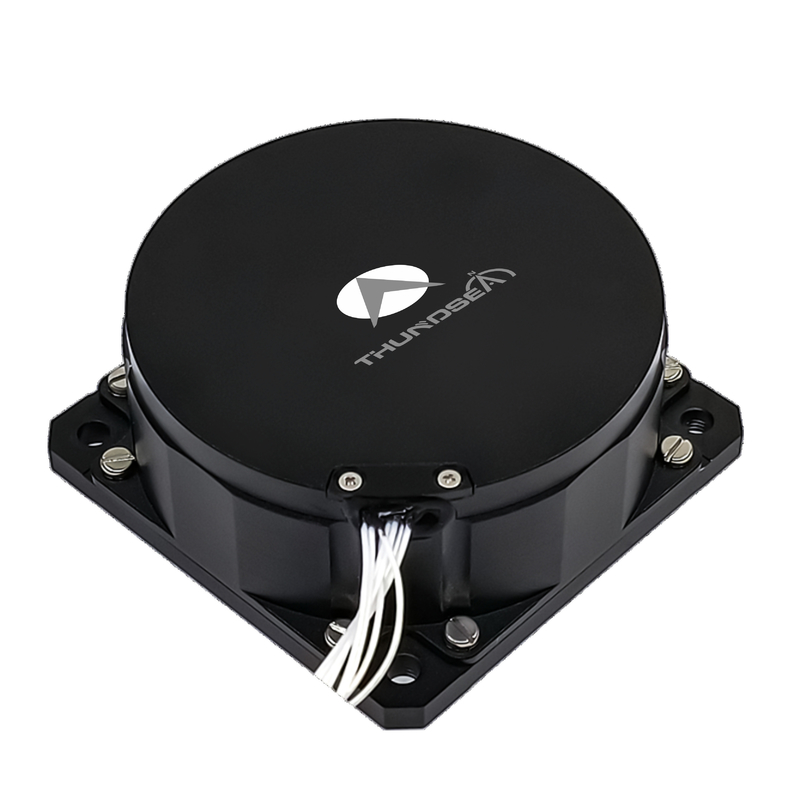

Grade de contrôle TDFG70S Gyroscope en fibre optique compact à haute précision (FOG) pour une navigation de précision

Name: Grade de contrôle TDFG70S Gyroscope en fibre optique compact à haute précision (FOG) pour une navigation de précision
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Le TDFG70S
Price: 10,250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: NAVI OPTICS

Numéro de modèle: Le TDFG70S

Lieu d'origine: Chine

Attestation: CCS

Quantité minimum de commande: Un ensemble

Capacité d'approvisionnement: 30 ensembles par mois

Délai de livraison: 15 jours

Emballage Standard: Boîte de carton

TDFG70S Control Grade Fiber Optic Gyroscope.pdf

PDF

Résumé du produit

Grade de contrôle TDFG70S Gyroscope à fibre optique compact Vue d'ensemble du produit Le gyroscope à fibre optique TDFG70S est un appareil de détection de vitesse angulaire avancé qui fonctionne sur l'effet Sagnac dans les systèmes optiques.,il permet de mesurer en temps réel la vitesse angulaire ...

Attributs personnalisés du produit

Mettre en évidence

Gyroscope optique compact de fibre

,

Gyroscope à fibre optique de contrôle

Plage dynamique:

≥±400°/s

Bias en cours:

Le taux de conversion est le même

Précision ((10 secondes):

00,05°/h à 0,03°/h

ARW(Marche aléatoire angulaire:

Les résultats de l'analyse sont publiés dans le Bulletin de l'OMS.

Criblage des vibrations:

20 ~ 2000 Hz, 6,06 g

Bande passante:

> 200 Hz

Poids:

≤ 300 g

Dimensions:

70 mm × 70 mm × 30 mm

Description du produit

Grade de contrôle TDFG70S Gyroscope à fibre optique compact

Vue d'ensemble du produit

Le gyroscope à fibre optique TDFG70S est un appareil de détection de vitesse angulaire avancé qui fonctionne sur l'effet Sagnac dans les systèmes optiques.,il permet de mesurer en temps réel la vitesse angulaire des plates-formes en mouvement à travers des interfaces série à grande vitesse avec des taux d'échantillonnage supérieurs à 4 kHz.

Configurations et capacités

Disponible en configurations à un axe, à deux axes et à trois axes, cette gamme de produits permet une synchronisation à plusieurs axes pour une analyse complète du mouvement dynamique.Les variantes à double et à trois axes permettent de détecter simultanément l'axe orthogonal grâce à des conceptions intégrées comportant des composants optiques et des unités de traitement électronique partagés, assurant une cohérence de mesure précise sur tous les axes.

Applications

Idéal pour l'équipement de stabilisation et de contrôle des armes guidées, des missiles tactiques, des torpilles, des systèmes de contrôle d'attitude et des équipements industriels de milieu à haut niveau nécessitant une détection de mouvement précise.

Caractéristiques principales

Conception entièrement à l'état solide sans pièces mobiles
Capacité d'activation instantanée avec sortie numérique pour une intégration informatique facile
Taille compacte, construction légère et options de conception flexibles
Faible bruit, faible consommation d'énergie et fonctionnement rentable
Haute fiabilité et longue durée de vie

Spécifications techniques

Paramètre de performance	Spécification
Dimension dynamique	≥ ± 400°/s
Bias dans la course	Le taux de conversion est le même
Précision (10 secondes)	00,05°/h à 0,03°/h
Marche aléatoire angulaire (1σ)	Le taux d'humidité est supérieur à 0,005°/√h.
Vibration de dépistage	20 à 2000 Hz, 6,06 g
Largeur de bande	> 200 Hz
Allumez le temps	Des dizaines
Format du signal de sortie	Résistance à la compression
Taux de mise à jour du signal de sortie	500 Hz à 4000 Hz
Taux de baud du signal de sortie	115200 bps ~ 921600 bps
Température de fonctionnement	-40°C à +70°C
Température de stockage	-55°C à +85°C
Énergie	5V
Connecteur	Le nombre de points de contrôle est le suivant:
Consommation d'électricité	≤ 3 W
Le nombre maximum d'émissions de CO2 est calculé en fonction de la fréquence d'émission de CO2.	> 150 000 heures
Le poids	≤ 300 g
Les dimensions	70 mm * 70 mm * 30 mm

Les étiquettes

gyroscope inertiel à trois axes

Gyroscope numérique à axe unique

un gyroscope optique
