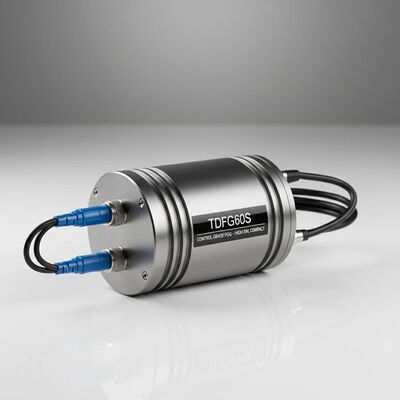

Qualité Gyroscope à fibre optique de contrôle TDFG60S à large bande passante et conception compacte usine

Gyroscope à fibre optique de contrôle TDFG60S à large bande passante et conception compacte

Name: Gyroscope à fibre optique de contrôle TDFG60S à large bande passante et conception compacte
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Le TDFG60S
Price: 10,250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: NAVI OPTICS

Numéro de modèle: Le TDFG60S

Lieu d'origine: Chine

Attestation: CCS

Quantité minimum de commande: Un ensemble

Capacité d'approvisionnement: 30 ensembles par mois

Délai de livraison: 15 jours

Emballage Standard: Boîte de carton

TDFG60S Control Grade Fiber Optic Gyroscope.pdf

PDF

Résumé du produit

FOG de qualité contrôle avec une bande passante > 200 Hz, une plage de ± 400°/s, une stabilité de polarisation < 1°/h. Conception compacte, légère et entièrement solide pour les armes guidées, la stabilisation et le contrôle industriel.

Attributs personnalisés du produit

Mettre en évidence

Gyroscope à haute bande passante en fibre optique

,

Gyroscope à fibre optique de contrôle

Plage dynamique:

≥±400°/s

Bias en cours:

Le taux de conversion est le même

Précision ((10 secondes):

0.2°/h à 0.05°/h

ARW(Marche aléatoire angulaire:

< 0,01°/√hr,1σ

Criblage des vibrations:

20 ~ 2000 Hz, 6,06 g

Bande passante:

> 200 Hz

Poids:

≤ 200g

Dimensions:

60 mm × 60 mm × 28,5 mm

Description du produit

Grade de contrôle TDFG60S Giroscope à fibre optique à bande passante élevée

Vue d'ensemble du produit

Le gyroscope à fibre optique TDFG60S est un capteur de vitesse angulaire avancé qui utilise l'effet optique Sagnac avec une technologie en boucle fermée entièrement numérique de haute performance.Il fournit des données de vitesse angulaire en temps réel par communication en série à des fréquences supérieures à 4 kHz. Disponible en configuration mono-axe, double-axe et triaxiale,avec des versions multiaxes comportant une source lumineuse et des circuits de traitement du signal partagés pour la mesure simultanée à travers les axes orthogonaux.

Applications

Idéal pour l'équipement de stabilisation et de contrôle dans les armes guidées, les systèmes de contrôle d'attitude, les missiles tactiques, les torpilles et les équipements industriels de milieu à haut niveau nécessitant une détection de mouvement précise.

Principales caractéristiques

Conception compacte, petite taille et poids léger
Capacité d'activation instantanée avec sortie numérique pour l'intégration informatique
Faible bruit, faible consommation d'énergie et fonctionnement rentable
Conception entièrement à l'état solide sans pièces mobiles
Haute fiabilité et longue durée de vie

Spécifications techniques

Paramètre de performance	Spécification
Dimension dynamique	≥ ± 400°/s
Bias dans la course	Le taux de conversion est le même
Précision (10 secondes)	0.2°/h ~ 0,05°/h
Marche aléatoire angulaire (ARW)	Les résultats de l'analyse sont publiés dans le Bulletin de l'OMS.
Vibration de dépistage	20 à 2000 Hz, 6,06 g
Largeur de bande	> 200 Hz
Allumez le temps	Des dizaines
Format du signal de sortie	Résistance à la compression
Taux de mise à jour du signal de sortie	500 Hz à 4000 Hz
Taux de baud du signal de sortie	115200 bps ~ 921600 bps
Température de fonctionnement	-40°C à +70°C
Température de stockage	-55°C à +85°C
Énergie	5V
Connecteur	Le nombre de points de contrôle est le suivant:
Consommation d'électricité	≤ 3 W
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillonnage de l'équipement.	> 150 000 heures
Le poids	≤ 200 g
Les dimensions	60 mm * 60 mm * 28,5 mm

Les étiquettes

gyroscope inertiel à trois axes

Gyroscope numérique à axe unique

un gyroscope optique
