Qualité Gyroscope à fibre optique compacte haute performance TDFG50S pour une navigation de précision usine

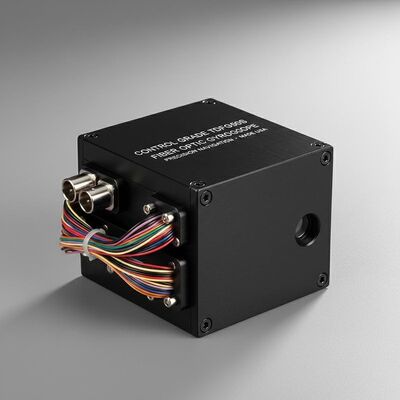

Gyroscope à fibre optique compacte haute performance TDFG50S pour une navigation de précision

Name: Gyroscope à fibre optique compacte haute performance TDFG50S pour une navigation de précision
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: Le TDFG50S
Price: 10,250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: NAVI OPTICS

Numéro de modèle: Le TDFG50S

Lieu d'origine: Chine

Attestation: CCS

Quantité minimum de commande: Un ensemble

Capacité d'approvisionnement: 30 ensembles par mois

Délai de livraison: 15 jours

Emballage Standard: Boîte de carton

TDFG50S Control Grade Fiber Optic Gyroscope.pdf

PDF

Résumé du produit

Contrôle Grade TDFG50S FOG : gyroscope à fibre optique haute performance avec une plage de ± 400 °/s, une stabilité de polarisation < 2 °/h et un ARW de 0,03 °/√ h. Conception compacte de 50 mm, construction entièrement solide et fiabilité MIL-HDBK-217F (MTBF >150 000 heures). Idéal pour les systèmes de guidage, de stabilisation et de contrôle industriel des missiles.

Attributs personnalisés du produit

Mettre en évidence

Gyroscope à fibre optique de contrôle

,

Gyroscope à haute performance en fibre optique

Plage dynamique:

≥±400°/s

Bias en cours:

< 2°/h

Précision ((10 secondes):

0.5°/h à 0,2°/h

ARW(Marche aléatoire angulaire:

< 0,03°/√hr,1σ

Criblage des vibrations:

20 ~ 2000 Hz, 6,06 g

Bande passante:

> 200 Hz

Poids:

≤ 160 g

Dimensions:

50 mm × 50 mm × 30 mm

Description du produit

Gyroscope à fibre optique de niveau de contrôle TDFG50S

Le gyroscope à fibre optique TDFG50S est un capteur de vitesse angulaire haute performance utilisant une technologie de détection en boucle fermée entièrement numérique.Cet instrument de contrôle fournit des données de vitesse angulaire en temps réel à des vitesses supérieures à 4 kHz via une interface série.

Vue d'ensemble du produit

Basée sur l'effet optique de Sagnac, cette série de gyroscopes en fibre optique comprend des configurations à un axe, à deux axes et à trois axes.Les variantes multi-axes utilisent une technologie de circuit de source lumineuse et de résolveur partagée pour détecter de manière synchrone la vitesse angulaire sur plusieurs axes orthogonaux.

Applications

Idéal pour les systèmes de stabilisation et de contrôle dans les armes guidées, les plates-formes de contrôle d'attitude, les torpilles, les missiles tactiques et les équipements industriels de milieu à haut niveau nécessitant une détection de mouvement de précision.

Principales caractéristiques

Conception compacte avec une faible empreinte et une construction légère
Architecture à l'état solide sans pièces mobiles pour une fiabilité accrue
Capacité d'activation instantanée avec sortie numérique pour une intégration informatique transparente
Fonctionnement à faible bruit et consommation d'énergie minimale
Solution rentable avec une durée de vie opérationnelle prolongée

Spécifications techniques

Paramètre de performance	Spécification
Dimension dynamique	≥ ± 400°/s
Bias dans la course	< 2°/h
Précision (10 secondes)	00,5°/h à 0,2°/h
Marche aléatoire angulaire (ARW)	< 0,03°/√hr, 1σ
Vibration de dépistage	20 à 2000 Hz, 6,06 g
Largeur de bande	> 200 Hz
Allumez le temps	Des dizaines
Format du signal de sortie	Résistance à la compression
Taux de mise à jour du signal de sortie	500 Hz à 4000 Hz
Taux de baud du signal de sortie	115200 bps ~ 921600 bps
Température de fonctionnement	-40°C à +70°C
Température de stockage	-55°C à +85°C
Énergie	5V
Connecteur	Le nombre de points de contrôle est le suivant:
Consommation d'électricité	≤ 3 W
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillonnage de l'équipement.	> 150 000 heures
Le poids	≤ 160 g
Les dimensions	50 mm * 50 mm * 30 mm

Les étiquettes

gyroscope inertiel à trois axes

Gyroscope numérique à axe unique

un gyroscope optique
