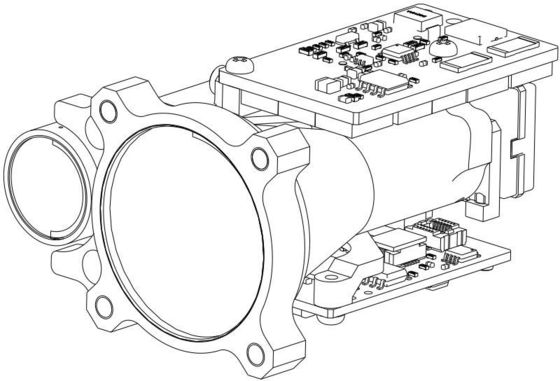

1Aperçu du produit Le module de portée de sécurité de l'œil humain RL4000 est un produit de sécurité de l'œil humain de classe 1/1M. Le produit adopte une portée d'impulsion unique, avec une portée maximale ≥ 5,6 km; il dispose d'une interface électrique UART,et fournit un logiciel de test ...
Le module de portée de sécurité de l'œil humain RL4000 est un produit de sécurité de l'œil humain de classe 1/1M. Le produit adopte une portée d'impulsion unique, avec une portée maximale ≥ 5,6 km; il dispose d'une interface électrique UART,et fournit un logiciel de test informatique supérieur, ensemble de commandes et protocole de communication, qui est pratique pour les utilisateurs pour effectuer le développement secondaire.appareils optoélectroniques montés sur véhicule et sous-systèmes.
| N.B. | Nom de l'article | Indice de performance | |
| 0 | Modèle de produit | LR4000 | |
| 1 | Sécurité de l'œil humain/niveau | Classe 1/1M | |
| 2 | Longueur d'onde du laser | 1535 ± 5 nm | |
| 3 | Aperture de réception | Φ25 mm | |
| 4 | L'ouverture d'émission | Φ12 mm | |
| 5 | Réception du champ de vision | 4.21 mrad | |
| 6 | Angle de divergence du faisceau | 00,3 ± 0,05 mrad | |
|
7 |
Plage de mesure maximale |
Une cible importante | ≥ 56001) Le |
| véhicule | ≥ 48001) Le | ||
| humain | ≥32001) Le | ||
| Aéronefs sans pilote | Nombre d'espèces1) Le | ||
| 8 | Plage minimale de mesure | 50 m | |
| 9 | Fréquence de mesure | 1 à 10 Hz | |
| 10 | Précision de mesure de la distance | ± 1 m | |
| 11 | Résolution de la distance | ≤ 30 m | |
| 12 | Taux de quasi-mesure | ≥ 98 |
|
| 13 | Taux de fausse alerte | ≤ 1 |
|
| 14 | Nombre de détections multi-cibles | 3 (nombre maximal) | |
| 15 | Interface électrique | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: | |
| 16 | Voltage de l'alimentation | DC 4,5 V à 16 V | |
| 17 | Consommation d'énergie en veille | ≤ 1 mW | |
| 18 | Consommation moyenne d'énergie | ≤ 4 W |
| 19 | Consommation de puissance maximale | ≤ 14 W @ 12 V |
| 20 | Le poids | ≤ 75 g |
| 21 | Dimension (L × W × H) | 65 × 48 × 32 mm |
| 22 | Température de fonctionnement | -40 ̊ + 65 °C |
| 23 | Température de stockage | -55 ̊+75 °C |
| 24 | Vibration | Épreuve générale des vibrations d'intégrité à basse limite (GJB150.16A-2009, figure C.17) |
| 25 | Le choc | 75 g/6 ms |
| 26 | Logique de gamme | Première et dernière cible, cible multiple, passe de sélection de distance |
| 27 | Interface de données | UART |
| 28 | Isolement électrique | Isolement de la surface de l'UPS, de la surface de communication et de la surface de la structure |
| 29 | Taux de nationalisation | Production nationale |
| 30 | La fiabilité | FTBM ≥ 1500 heures |
| 31 | Stabilité de l'axe optique | ≤ 0,05 mrad |
| 32 | degré non vertical de l'axe optique et de la base de l'installation | ≤ 0,5 mrad |
Des notes.
1) LeTaille de cible modèle 2,3 m × 2,3 m, taille de cible humaine 0,5 m × 1,7 m, taille de cible de type UAV 0,2 m × 0,3 m, réflectivité 30; visibilité ≥ 12 km.
