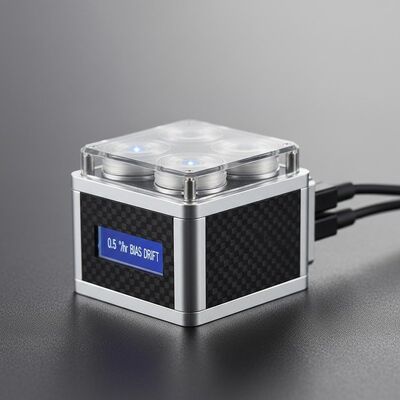

Qualité Gyroscope à trois axes en fibre optique de haute précision avec dérive de biais de 0,5 °/h et conception compacte usine

Gyroscope à trois axes en fibre optique de haute précision avec dérive de biais de 0,5 °/h et conception compacte

Name: Gyroscope à trois axes en fibre optique de haute précision avec dérive de biais de 0,5 °/h et conception compacte
Brand: QINGDAO NAVI OPTICS TECHNOLOGY CO.,LTD
SKU: F3X50B
Price: 10,250.00 USD
Availability: InStock

Attributs clés

Nom de la marque: THUNDSEA

Numéro de modèle: F3X50B

Lieu d'origine: La Chine

Attestation: CCS

Résumé du produit

Gyroscope à fibre optique à trois axes de haute précision avec dérive de biais de 0,5°/h, plage de ±500°/s et marche aléatoire ≤0,1°/√h. Conception compacte (Φ79,5 mm), construction robuste et interface RS422 pour une mesure inertielle précise dans les applications exigeantes.

Attributs personnalisés du produit

Mettre en évidence

Gyroscope optique gyroscopique

,

gyroscope électronique mécanique

,

gyroscope numérique à semi-conducteur

Tuyau de dessin:

par clips

Description du produit

Gyroscope à fibre optique triaxial F3X50B

Gyroscope à fibre optique triaxial de haute précision avec une dérive de biais de 0,5°/h pour des applications de mesure inertielle de précision.

Principe de fonctionnement

Ce capteur de vitesse angulaire inertiel fonctionne selon le principe de l'effet Sagnac, mesurant le mouvement de la vitesse angulaire du porteur autour de l'axe sensible du capteur. Le système utilise une bobine de fibre optique comme unité sensible à la vitesse angulaire avec un circuit de détection en boucle fermée.

Deux faisceaux laser se propageant en sens inverse subissent des déphasages différentiels dus à la rotation, qui sont mesurés par interférométrie pour traduire la vitesse angulaire en motifs d'interférence mesurables. La force de l'effet Sagnac est augmentée par le nombre de tours dans la bobine de fibre optique.

Configuration du produit

Composants optiques : Source lumineuse, coupleur, modulateur Y, bobine de fibre, détecteur
Composants électroniques : Carte processeur, carte source lumineuse, préamplificateur
Composants structurels : Corps, couvercle et matériel de montage

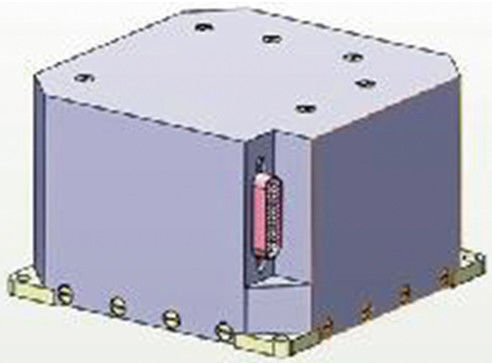

Spécifications physiques

Dimensions : Φ(79,5 ± 0,1) mm * (79,5 ± 0,1) mm * (49,8 ± 0,1) mm

Taille de montage : (73,0 ± 0,1) mm * (73,0 ± 0,1) mm

Poids : 500g ± 30g

Gyroscope à trois axes en fibre optique de haute précision avec dérive de biais de 0,5 °/h et conception compacte 0

Spécifications de performance

Paramètre	Spécification	Remarques
Plage (°/s)	±500
Non-linéarité du facteur d'échelle (ppm)	≤50	Température fixe
Répétabilité du facteur d'échelle (ppm)	≤100	Température fixe
Temps de démarrage (s)	≤2
Temps de veille (s)	≤30
Dérive de biais (10s,1σ,°/h)	≤0,5	Température fixe
Répétabilité de la dérive de biais (1σ,°/h)	≤0,5
Dérive de biais (10s,1σ,°/h)	≤1	Température complète
Marche aléatoire (°/√h)	≤0,1
Angle de désalignement de l'arbre d'entrée (′)	≤20	Plage de température complète
Seuil (°/h)	≤0,5
Résolution	≤0,5
Sensibilité magnétique du biais (°/h/GS)	＜0,5
Bande passante (Hz)	≥200	Assurance de conception
Temps de retard de sortie (μs)	≤1000

Spécifications électriques

Alimentation : +5V ±5%

Ondulation (RMS) : ≤50mV

Courant : >3,00A (démarrage), >1,00A (en fonctionnement)

Consommation électrique : <5W (en fonctionnement à température ambiante), <8W (température complète), ≤10W (démarrage)

Interface mécanique

Quatre vis M3 sur le côté de montage pour une installation sécurisée.

Interface de connexion électrique

Connecteur J30J-25ZKP3 - Broches :

Numéro de série	Signal	Numéro de contact	Fonction
1	+5V	1,2	Alimentation du gyroscope
2	GND	3,15	Masse
3	TX+	10,22	RS422 TX
4	TX-	11,23	RS422 TX
5	TR+	12,24	RS422 RX
6	TR-	13,25	RS422 RX

Gyroscope à trois axes en fibre optique de haute précision avec dérive de biais de 0,5 °/h et conception compacte 1

Gyroscope à trois axes en fibre optique de haute précision avec dérive de biais de 0,5 °/h et conception compacte 2

Gyroscope à trois axes en fibre optique de haute précision avec dérive de biais de 0,5 °/h et conception compacte 3
