Détails sur le produit:
|
Affichage: | 320 x 240 pixels, 8" TFT 800*600 PIX, 3,5 TFT LCD, affichage de 3.5-inch TFT, 3,5" TFT LCD | ||
---|---|---|---|
Surligner: | 0.5 °/Hr solid state gyroscope,5 gyroscopes à semi-conducteur de °/Hr,Gyroscope simple de bateau d'axe |

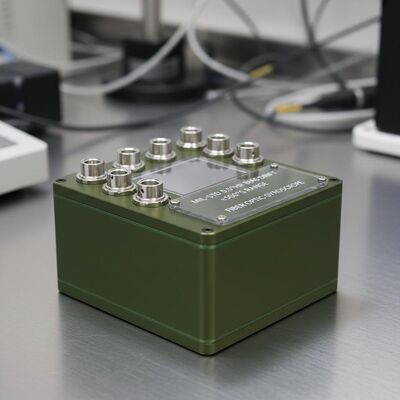

Le haut Accury gyroscope optique de fibre de Simple-axe du modèle XB120/F50 avec 0,5 °/hr polarisent la dérive
F50 le type gyroscope optique de fibre est un gyroscope optique militaire de fibre de catégorie de basse précision uniaxiale produit par l'institut de
Technologie photoélectrique, université de Pékin d'aéronautique et astronautique.
Indicateurs de performance principaux
Dérive polarisée à la pleine température gamme de - 40℃ labourent 60℃ |
<0.5°/hr (1σ) | 2H l'essai continu, 10s lissent le résultat |
Répétabilité polarisée de dérive à complètement température ambiante de - 40℃ labourent 60℃ |
<0.5°/hr (1σ) | Résultats de calcul de six essais |
Marche aléatoire | <0.05°/√hr | |
Non-linéarité de facteur de proportionnalité à complètement température ambiante de - 40℃ labourent 60℃ |
<200ppm (1σ) | |
Répétabilité de facteur de proportionnalité à complètement température ambiante de - 40℃ labourent 60℃ |
<200ppm (1σ) | Résultats de calcul de trois essais |
Gamme du taux angulaire mesuré | ±500°/s | Il peut être ajusté selon les besoins |
Largeur de bande | ≥200Hz | La largeur de bande en circuit fermé interne est plus grande que 2K, et le taux d'updata des données de production détermine la largeur de bande du gyroscope |
Température de fonctionnement | - 40℃ ~60℃ | |
Température de stockage | - 50℃ ~70℃ | |
Vibration | 4.2g, 20Hz~1000Hz | vibration de Champ-fréquence sans résonance |

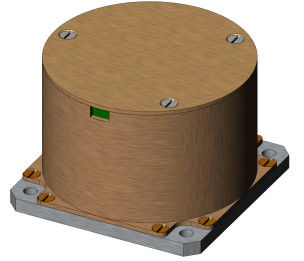

Définition d'interface mécanique
Dimensions et poids de gyroscopes optiques de fibre
Taille d'ensemble | 50mm×50mm×35mm |
Poids | ≤120g |
Espacement de trou de montage | 41mm×41mm |
Vis de support | φ3.4 |
Surface d'installation Exactitude |
Planéité 0.01mm |
Alimentation électrique
Le gyroscope optique de la fibre XB120/F50 est actionné par l'approvisionnement d'alimentation CC De +5V.
Conditions d'alimentation d'énergie pour les gyroscopes optiques de fibre
alimentation d'énergie de +5V | 5W | Le courant d'impulsion maximum est to2A fermé |
- alimentation de l'énergie 5V | 3W | |
Précision de puissance | ±5% | |
Ondulation de puissance | 20mV | Vpp |
Puissance de gyroscope à la température ambiante |
<2W | |
Pleine puissance de la température Consommation de gyroscope |
<5W | - 40℃ ~60℃ |
Protocole de définition et de transmission d'interface
L'interface externe du gyroscope adopte le mode d'avance-. Les spécifications de la ligne de ligne d'avance- AF-250A-7*0.12, unique et simple, longueur pas moins de 150 millimètres, définition d'avance sont distinguées par couleur.
Table de câblage
Élém. élect. caractéristiques |
Couleur d'avance | Spécifications d'avance |
T+ | vert | AF-250A-7×0.12 |
T | violet | AF-250A-7×0.12 |
- 5V | jaune | AF-250A-7×0.12 |
LA terre | noir | AF-250A-7×0.12 |
+5V | gules | AF-250A-7×0.12 |
